進口襯氟三通旋塞閥描述--
ALSO襯氟三通旋塞閥是關閉件為柱塞形的旋轉閥，通過旋轉90度使閥塞上的通道口與閥體上的通道口相同或分開，實現開啟或關閉的一種閥門。適用于切斷和接通以及分流介質，適應多通道結構，以致一個閥可以獲得兩個、三個，甚至四個不同的流道。這樣可以簡化管道系統的設計、減少閥門用量。三通和四通式旋塞閥主要適用于流體換向
進口襯氟三通旋塞閥要零部件材料：
|
名稱 |
常規配置 |
可選配置 |
|
|
本體材質 |
襯里材質 |
||
|
閥 體 |
WCB+FEP |
CF8、CF8M、CF3、CF3M |
PFA、GXPO、PTFE |
|
塞 體 |
WCB+FEP |
CF8、CF8M、CF3、CF3M |
PFA、GXPO、PTFE |
|
閥 蓋 |
WCB |
CF8、CF8M、CF3、CF3M |
|
|
金屬墊 |
304 |
304L、316、316L |
|
|
四氟墊 |
PTFE |
||
|
標準件 |
45# |
A193 B7、A193 B8、A193 B8M、35CrMo |
|
進口襯氟三通旋塞閥技術性能規范：
|
項 目 |
常 規 |
可 選 |
|
|
設計標準 |
HG/T3704 |
GB/T12240，API6D |
|
|
結構長度 |
HG/T3704 |
GB/T12221，ASME B16.10 |
|
|
法蘭標準 |
HG/T20592 |
GB/T9119，ASME B16.5，JIS B2220 |
|
|
檢驗與試驗 |
GB/T13927 |
JB/T19092，API598 |
|
|
公稱通徑 |
DN25-DN150(1"-6") |
||
|
公稱壓力(MPa) |
1.6 |
1.0，150LB |
|
|
試驗壓力(MPa) |
殼體試壓 |
1.5 |
|
|
高壓密封 |
1.1 |
||
|
低壓密封 |
0.6 |
||
|
適用溫度(℃) |
PFA: -30～200 FEP -30～150 GXPO: -10～80 |
||
|
適用介質 |
鹽酸、硝酸、氫氟酸、液氯、硫酸、王水等強腐蝕性介質 |
||
注：襯氟閥門殼體試壓和密封按照上表測試，高壓力要求情況訂制加工。

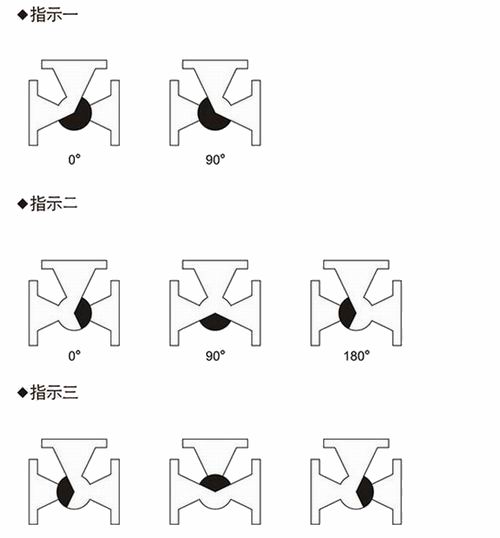

開啟流向圖--

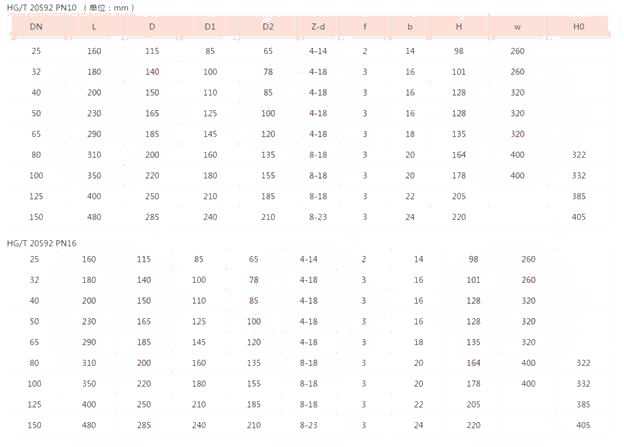

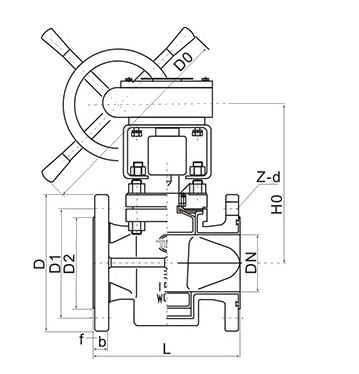

進口襯氟三通旋塞閥外形尺寸--
