進口雙金屬片疏水閥描述--
ALSO熱靜力雙金屬片疏水閥適用于散熱器、換熱器、夾套鍋、加熱盤管、烘干機、消毒器、層壓機等的蒸汽冷凝水的排除
進口雙金屬片疏水閥產品特點--
1、排放溫度可在線調節，安裝姿勢自由，內件全不銹鋼。
2、利用高溫凝結水行程水封式，有效減少蒸汽泄漏。
3、動作靈敏，抗水擊，無噪音，排空性能優良。
4、結構簡單，容易維修保養，適用高溫蒸汽管線。
5、過濾器面積大，足以保護封閉區域。
6、不可分割的雙金屬片采用單件制造，兩面膨脹程度不同，意味著具有較高的操作靈敏度。
進口雙金屬片疏水閥工作原理-
1.當裝置啟動時，空氣進入疏水閥，閥芯在低溫狀態下處于開啟位置
2.緊接著冷凝水進入疏水閥，在低溫狀態下，雙金屬片處于平展狀態，閥芯完全開戶并迅速排放冷凝水。
3.熱凝水進入疏水閥，雙金屬片隨著溫度的升高開彎曲變形，并向上拉動閥芯調節閥座開口，溫度達到飽和溫度之前，閥芯完全關閉閥門。
4.積存在閥內的熱凝水慢慢冷卻降溫后，感溫的雙金屬片縮減變形量，帶動閥芯開戶閥門，繼續排放凝結水，由于閥前始終存有熱凝水，形成汽水分離，無蒸汽泄漏。
進口雙金屬片疏水閥性能參數--
殼體壓力等級 Shell pressure rank |
1.6、2.5mpa |
最大工作壓差 |
2.5mpa |
允許背壓率 |
≥75% |
|
負荷泄露率 |
0% |
適用過熱蒸汽 |
優秀 |
節能效果 |
優秀 |
|
使用介質 |
蒸汽、凝結水 |
排放方式 |
連續方式 |
抗水擊 |
優秀 |

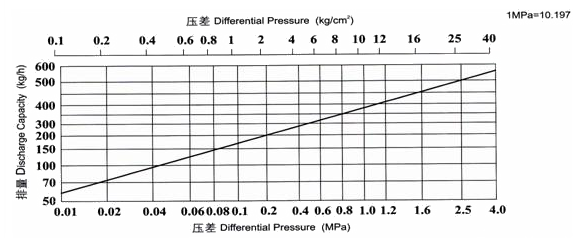

進口雙金屬片疏水閥排量圖--

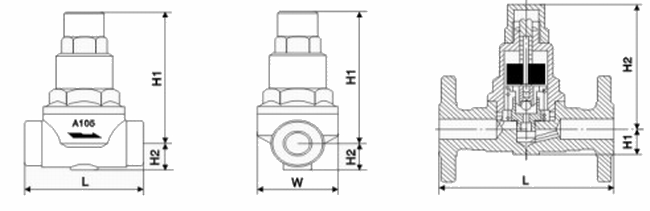

進口雙金屬片疏水閥外形尺寸--
Model 產品型號 |
Nominal diameter |
Connection |
Pressure raring |
Max allowable（℃） |
Adjustment Rating（℃） |
External diamensions（mm） |
Re.weight |
|||
|
L |
H1 |
H2 |
W |
|||||||
|
16Q-H1783 |
15~20 |
Thread 螺紋 |
0.01~1.6 |
220 |
50~180 |
90 |
108 |
25 |
63 |
1.8 |
|
16Q-H4783 |
15~20 |
Flange 法蘭 |
0.01~1.6 |
220 |
50~180 |
150 |
108 |
25 |
63 |
3.2 |
|
16Q-H6783 |
15~20 |
Socket weld |
0.01~1.6 |
220 |
50~180 |
90 |
108 |
25 |
63 |
1.8 |
