進口波紋管式疏水閥描述--
ALSO熱靜力波紋管式疏水閥適用于蒸汽主管和支管、散熱器、換熱器、夾套鍋、加熱盤管、烘干機、消毒器、層壓機、伴熱管線、散熱片、盤管等特殊場合，主要用于凝結水負荷很低的場合。
進口波紋管式疏水閥工作原理--
1.當裝置啟動時，空氣進入疏水閥，閥芯在彈簧的彈力下處于開啟位置。
2.緊接著冷凝水進入疏水閥，在低溫狀態下，波紋管元件內的感溫液體處于冷凝狀態，閥芯完全開啟，迅速排放冷凝水。
3.熱凝水進入疏水閥，波紋管內的感溫液體隨著溫度的升高開始蒸發膨脹，內壓增加使波紋管元件伸長，帶動閥芯向關閉方向移動，溫度達到飽和溫度之前，閥芯完全關閉閥門。
4.聚集在閥內的熱凝水慢慢冷卻降溫后，波紋管元件因?yàn)閮?nèi)壓減小而收縮，帶動閥芯開啟閥門，繼續排放凝結水，由于閥前始終存有熱凝水，形成汽水分離，無蒸汽泄漏。
進口波紋管式疏水閥產品特點--
結構簡單、體積小、重量輕，安裝空間小、排量大；
抗腐蝕、耐水錘、耐過熱、不為冰凍損壞；
啟機階段閥門全開，能快速排除空氣和其它不凝結氣體；
根據工作壓力的變化而自動調節。
結構緊湊且閥門堅固，減小了重量和尺寸，便于存放及安裝；
能夠精確開啟和關閉，避免損失蒸汽；
動作靈敏，抗水擊，無噪音，排放溫度可在線調節；
利用高溫凝結水行程水封式，有效減少蒸汽泄漏；
進口波紋管式疏水閥性能參數--
殼體壓力等級 Shell pressure rank |
1.6、2.5mpa |
最大工作壓差 |
2.5mpa |
允許背壓率 |
≥75% |
|
負荷泄露率 |
0% |
適用過熱蒸汽 |
優秀 |
節能效果 |
優秀 |
|
使用介質 |
蒸汽、凝結水 |
排放方式 |
連續方式 |
抗水擊 |
優秀 |

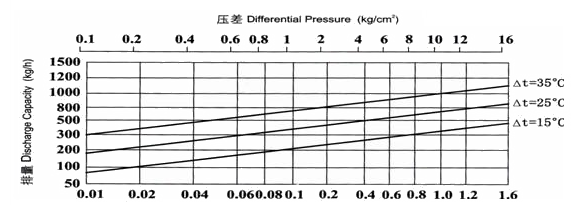

進口波紋管式疏水閥排量圖--

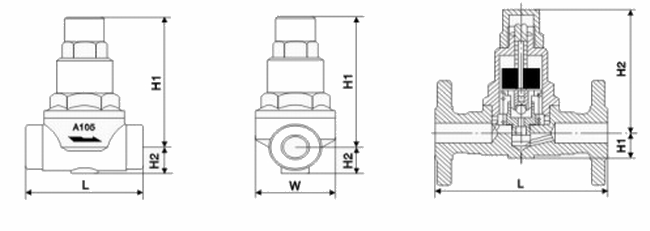

進口波紋管式疏水閥外形尺寸--
Model 產品型號 |
Nominal diameter |
Connection |
Pressure raring |
Max allowable（℃） |
Adjustment Rating（℃） |
External diamensions（mm） |
Re.weight |
|||
|
L |
H1 |
H2 |
W |
|||||||
|
16Q-TB1183 |
15~20 |
Thread 螺紋 |
0.01~1.6 |
220 |
50~180 |
90 |
108 |
25 |
63 |
1.8 |
|
16Q-TB4183 |
15~20 |
Flange 法蘭 |
0.01~1.6 |
220 |
50~180 |
150 |
108 |
25 |
63 |
3.2 |
|
16Q-TB6183 |
15~20 |
Socket weld |
0.01~1.6 |
220 |
50~180 |
90 |
108 |
25 |
63 |
1.8 |
