類別：美國進口閥門 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次
進口高溫高壓疏水閥描述--
ALSO高溫高壓疏水閥有熱動力圓盤式和雙金屬片疏水閥,動作靈敏,適用于高溫高壓惡劣工礦下的疏水工作,是高壓過熱蒸汽管線和高壓過熱蒸汽設備最理想疏水閥門之一
進口高溫高壓疏水閥優點—
閥體結構簡單結實，重量輕，使用壽命長。
閥體不會被冷凍破壞，耐水錘，耐振動，耐腐蝕。
疏水閥只有唯一的活動部件——不銹鋼碟片，故幾乎不需要進行維修。
具有排空氣的功能，可防止空氣的阻塞。
自帶過濾器保護疏水閥免受雜物的破壞。
淬硬不銹鋼閥座和閥片滿足高壓下的長壽命使用。
不受壓力波動的影響，連續排水，噪聲小;
裝有自動排空裝置，能夠迅速排除空氣，防止氣堵和汽鎖;
有水就排，能夠加快系統啟動速度;
閥內部裝有自動吹除裝置，新型皇冠式閥片，密封極為可靠。蒸汽保溫裝置，高效節能。
進口高溫高壓疏水閥主要零件材料和性能參數--
主要零部件材料表 Main parts materials |
Body/Bonnet |
WCB、WC6、Wc9 |
性能參數 |
Max Pressure rating |
6.5MPa、15.0MPa、26.0MPa |
|
Valve piece |
Chromium stainless steel |
Applied medium |
Has been suitable the hot steam sondensing water |
||
|
Valve seat/valve core |
Tungsten chromium cobalt alloy |
Highest permission back pressure rate |
＞50% |
||
|
In sets Filters |
Stainless Steel |
Highest permissible temperature |
鑄鋼425℃ |

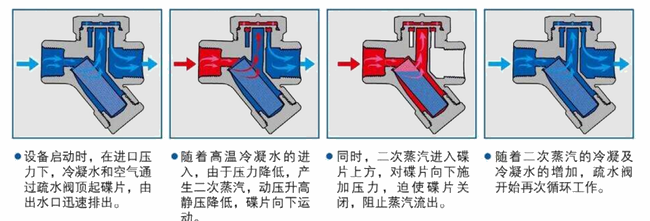

進口高溫高壓疏水閥工作原理圖--

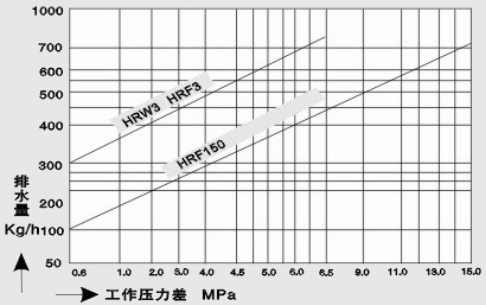

進口高溫高壓疏水閥排量圖--

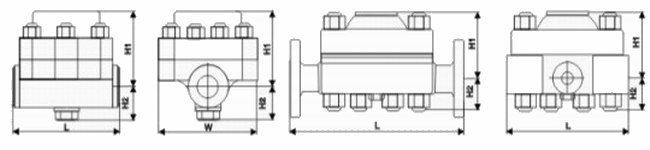

進口高溫高壓疏水閥外形尺寸--
Model 產品型號 |
Nominal diameter |
Connection |
Pressure rating（MPa） |
Max allowable（℃） |
Extermal dimensions（mm） |
Re.weight |
|||
|
L |
H1 |
H2 |
W |
||||||
|
64Q-Y1951 |
15~25 |
Thread 螺紋 |
0.6~6.5 |
475 |
150 |
92 |
45 |
160 |
10.5 |
|
64Q-Y6951 |
15~25 |
Socket weld 承插焊 |
0.6~6.5 |
475 |
150 |
92 |
45 |
160 |
10.5 |
|
64Q-Y4951 |
15~25 |
Flange 法蘭 |
0.6~6.5 |
475 |
230 |
92 |
45 |
160 |
10.5 |
|
25 |
240 |
92 |
45 |
160 |
10.5 |
||||
|
64Q-Y4951 |
32~50 |
Flange 法蘭 |
0.6~6.5 |
475 |
270 |
130 |
40 |
160 |
19 |
|
160Q-Y4958 |
15 |
Flange 法蘭 |
1.0~15.0 |
550 |
400 |
122 |
58 |
230 |
45 |
|
20 |
400 |
122 |
58 |
230 |
45 |
||||
|
25 |
400 |
122 |
58 |
230 |
45 |
||||
|
160Q-Y4958 |
32 |
400 |
122 |
58 |
320 |
70 |
|||
|
40 |
400 |
122 |
58 |
320 |
70 |
||||
|
50 |
400 |
122 |
58 |
320 |
70 |
||||
|
160Q-Y6958 |
15 |
Socket weld 承插焊 |
1.0~15.0 |
550 |
220 |
122 |
58 |
230 |
37 |
|
20 |
220 |
122 |
58 |
230 |
37 |
||||
|
25 |
220 |
122 |
58 |
230 |
37 |
||||
|
160Q-Y6958 |
32 |
320 |
122 |
58 |
320 |
60 |
|||
|
40 |
320 |
122 |
58 |
320 |
60 |
||||
|
50 |
320 |
122 |
58 |
320 |
60 |
||||
