進口對夾超薄型止回閥
描述--
ALSO進口對夾旋啟式超薄型止回閥的閥瓣繞轉軸作旋轉運動,只允許介質向一個方向流動,當介質按規定方向流動時，閥瓣受介質力的作用，被開啟;介質逆流時，因閥瓣自重和閥瓣受介質反向力的作用，使閥瓣與閥座的密封面密合而關閉，達到阻止介質逆流的目的
進口對夾超薄型止回閥
產品特點--
1.短小的結構長度和閥門緊湊設計，可使閥門安裝在有限的空間。
2.彈簧有助于更好的關閉閥門。
3.在水平或垂直上升位置能夠正常工作。
4.閥瓣關閉快速．水錘壓力小;
5.流道通暢、流體阻力小;
進口對夾超薄型止回閥
工作條件--
口徑范圍：DN50至DN500
工作壓力: 10/16、25bar;
閥門材質：碳鋼或不銹鋼
工作溫度：-20℃--425℃
對夾安裝
|
工作壓力 |
1.6MPa 、2.5MPa、150Lb、300Lb |
|
工作溫度 |
t≤400℃ |
|
適用介質 |
油、水、酸堿等液體 |
進口對夾超薄型止回閥 零部件材料--
| NO | 部件名稱 | 數量 | 材質 |
| 1 | 閥體 | 1 | WCB、304、316、316L |
| 2 |
"O"型密封圈 |
2 | 丁腈橡膠、氟橡膠 |
| 3 | 閥板 | 1 | 304、316、316L |
| 4 | "O"型密封圈 | 1 | 丁腈橡膠、氟橡膠 |
| 5 | 吊鉤 | 1 | 304 |
| 6 | 小壓蓋 | 2 | 304、316、316L |
| 7 | 彈簧軸 | 1 | 304、316、316L |
| 8 | 開槽半沉頭螺釘 | 2 | 304、316、316L |
| 9 | 大壓蓋 | 2 | 304、316、316L |
| 10 | 開槽半沉頭螺釘 | 2 | 304、316、316L |
| 11 | 彈簧 | 1 | 304、316、316L |

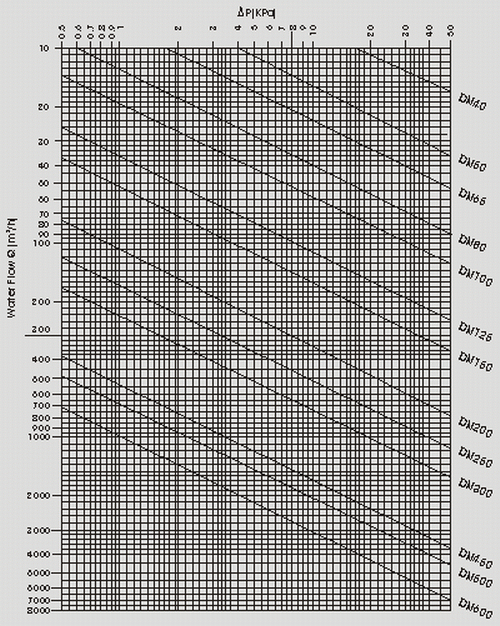

進口對夾超薄型止回閥 曲線圖--
進口對夾超薄型止回閥
典型應用--
進口對夾超薄型止回閥適用于抽水、灌溉、工業用水、清水、給水處理（過濾、游泳池設備）、空調、碳氫化合物、制藥、灌溉、蒸汽、油品、氨等。

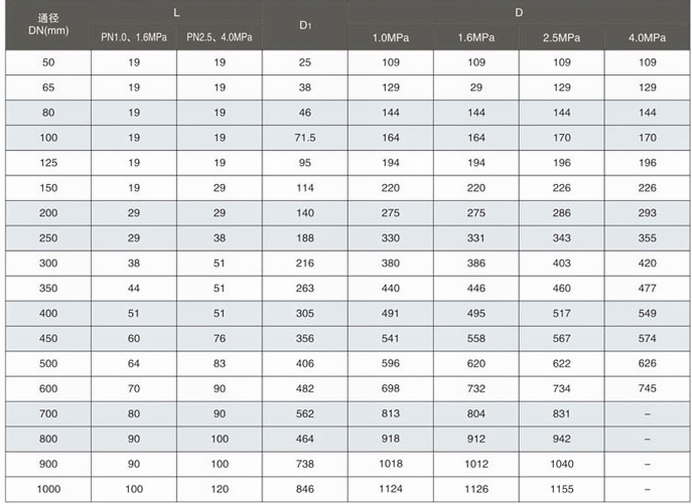

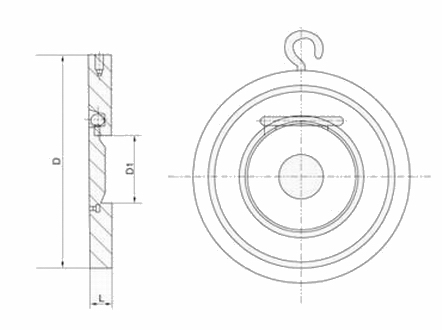

進口對夾超薄型止回閥 外形尺寸--
