〖GA42H單杠桿安全閥〗
【GA42H單杠桿安全閥-產品說明】
GA42H單杠桿安全閥適用于溫度≤450℃的電站鍋爐和壓力空器上，防止壓力超過允許最高值，介質可為蒸汽、空氣。
單杠桿安全閥產品型號：GA42H-16C/25/40 GA42H-100
【GA42H單杠桿安全閥-主要零件材料】
|
NO |
零件名稱 |
材料 |
|
1 |
閥體 |
碳鋼 |
|
2 |
導向套 |
不銹鋼 |
|
3 |
閥瓣 |
2Cr13 |
|
4 |
閥桿 |
2Cr13 |
|
5 |
杠桿 |
碳鋼 |
|
6 |
重錘 |
鑄鐵 |

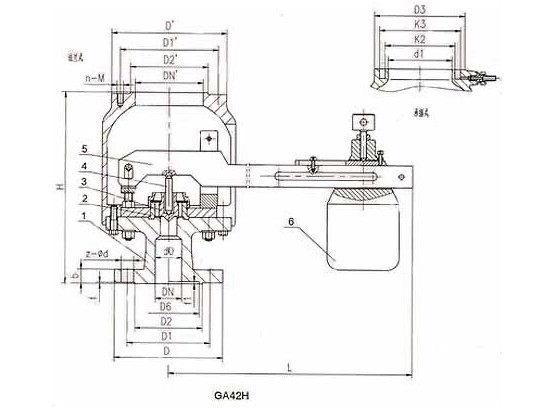

【GA42H單杠桿安全閥-主要外形尺寸】
|
型號 |
公稱通徑 |
尺寸 | |||||||||||||||||||
|
do-z |
D |
D1 |
D2 |
D6 |
f |
f2 |
b |
Z-ød |
H |
L |
出口承插式 |
進口法蘭式 | |||||||||
|
d1 |
k2 |
k3 |
D3 |
DN' |
D2' |
D1' |
D' |
n-M | |||||||||||||
|
GA42H-16 |
50 |
40×1 |
165 |
125 |
100 |
/ |
3 |
/ |
16 |
4-18 |
412 |
840 |
120 |
145 |
162 |
190 |
125 |
175 |
200 |
235 |
8-M16 |
|
GA42H-25 |
50 |
40×1 |
165 |
125 |
100 |
/ |
3 |
/ |
20 |
4-18 |
412 |
840 |
120 |
145 |
162 |
190 |
125 |
175 |
200 |
235 |
8-M16 |
|
GA42H-40 |
50 |
40×1 |
165 |
125 |
100 |
88 |
3 |
4 |
20 |
4-18 |
412 |
840 |
120 |
145 |
162 |
190 |
125 |
175 |
200 |
235 |
8-M16 |
|
GA42H-64 |
50 |
40×1 |
175 |
135 |
105 |
88 |
3 |
4 |
26 |
4-23 |
420 |
840 |
120 |
145 |
162 |
190 |
125 |
175 |
200 |
235 |
8-M16 |
|
GA42H-100 |
50 |
40×1 |
195 |
145 |
112 |
88 |
3 |
4 |
28 |
4-25 |
420 |
840 |
120 |
145 |
162 |
190 |
125 |
175 |
200 |
235 |
8-M16 |
