進口泄壓持壓閥描述--
1.泄壓閥：可將水管中超過先導閥安全設定值的壓力釋放，并維持管中壓力于一定安全值以下，以防止管中高壓或突壓毀壞管線設備?？捎糜诟邔哟髽窍涝囇h(huán)系統的泄壓使用以防止水壓過高造成系統危險。
2.持壓閥：可維持主閥上游供水壓力于某一設定直以上，以保障主閥上游的供水壓力，主要用于城市低壓供水區域。
3.緊急開啟閥：裝于消防噴淋泵出水口處，當泵出水口處壓力上升某一設定值以上立即開啟。
進口泄壓持壓閥原理--
安全泄壓閥是通過一個雙腔控制室，利用液壓原理控制主閥板緩慢開啟或處于調節狀態。閥門在閥蓋上配置調節螺桿裝置，因而可以控制閥門的最大開度和流量，并在必要時可以手動閥。
1.全開狀態
當水泵啟動后，閥門進水口壓力上升，壓力水一方面推動主閥瓣開啟，另一方面通過導管系統進入活塞下腔，而閥門在二合力的作用下緩慢開啟。
2.全閉狀態
當水泵停機后，閥門中的水流速度降低，在接于近零時，主閥板在彈簧和自身重力作用下快速關閉，而閥后的壓力水通過導管系統返回到活塞上腔，并推動固定在閥桿上的小閥板緩慢關閉。

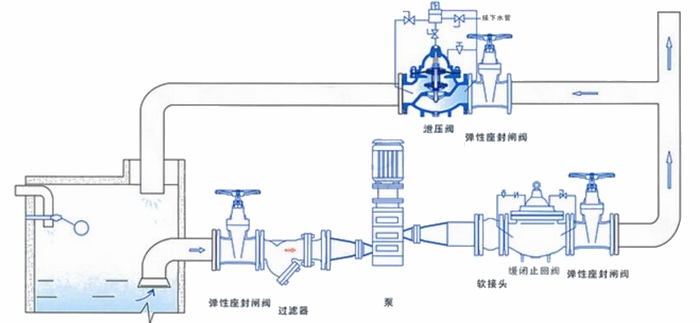

進口泄壓持壓閥安裝示意圖--

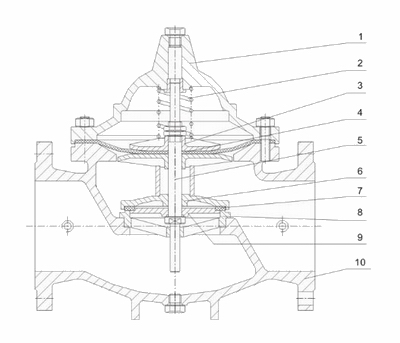

進口泄壓持壓閥結構圖--
| 序號 | 零件名稱 | 主要材質 |
| 1 | 閥蓋 | 灰鑄鐵、球墨鑄鐵、碳素鋼、不銹鋼 |
| 2 | 壓縮彈簧 | 硅錳鋼、鉻釩鋼、不銹鋼 |
| 3 | 膜片壓板 |
黃銅、碳素鋼、球墨鑄鐵 |
| 4 | 膜片 | 丁晴橡膠 |
| 5 | 閥桿 | 不銹鋼 |
| 6 | 密封圈 |
黃銅、碳素鋼、球墨鑄鐵 |
| 7 | 密封圈 | 丁晴橡膠 |
| 8 | 閥座 | 黃銅、不銹鋼、碳素鋼 |
| 9 | 閥板壓板 | 黃銅、碳素鋼、球墨鑄鐵 |
| 10 | 閥體 | 灰鑄鐵、球墨鑄鐵、碳素鋼、不銹鋼 |
|
公稱通徑 |
L | D | D1 | Z-Φ | ||||||
| PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | ||
| 32 | 180 | 140 | 100 | 4-18 | ||||||
| 40 | 200 | 150 | 110 | 4-18 | ||||||
| 50 | 203 | 165 | 125 | 4-18 | ||||||
| 65 | 216 | 185 | 145 | 4-18 | 8-18 | |||||
|
80 |
241 | 200 | 160 | 4-18 | 4-18 | 8-18 | ||||
| 100 | 292 | 220 | 235 | 180 | 190 | 8-18 | 8-23 | |||
| 125 | 330 | 250 | 270 | 210 | 220 | 8-18 | 8-25 | |||
| 150 | 394 | 285 | 300 | 240 | 250 | 8-23 | 8-25 | |||
| 200 | 457 | 340 | 360 | 295 | 310 | 8-23 | 12-23 | 12-25 | ||
| 250 | 533 | 395 | 405 | 425 | 350 | 355 | 370 | 12-23 | 12-25 | 12-30 |
| 300 | 610 | 445 | 60 | 485 | 400 | 410 | 430 | 12-23 | 12-25 | 16-30 |
| 350 | 686 | 505 | 520 | 550 | 460 | 470 | 490 | 16-23 | 16-25 | 16-34 |
| 400 | 762 | 565 | 580 | 620 | 515 | 525 | 550 | 16-25 | 16-30 | 16-34 |
| 450 | 864 | 615 | 640 | 670 | 565 | 585 | 600 | 20-25 | 20-30 | 20-36 |
| 500 | 914 | 670 | 715 | 730 | 620 | 650 | 660 | 20-25 | 20-34 | 20-36 |
