進口消聲止回閥描述--
ALSO進口消聲止回閥閥瓣采用進出口兩端中心軸導向，定位準確，閥瓣采用彈簧控制，其快速的關閉有效地減少水錘壓力。密封面采用O形圈彈性密封與金屬硬密封的組合密封結構，密封性能好，關閉時無噪聲
進口消聲止回閥性能點評--
1.閥瓣采用彈簧控制，運動更靈活輕便，保證良好的密封；
2.全流量、壓損小、防水錘；
3.精加工的閥座可實現精密密封；
4.閥瓣有彈性,密封性能好，啟閉迅速，不易堆積雜務；
5.密封圈直接鑲嵌在閥體上，避免了介質長時間對密封圈的直接沖刷；
6.導向軸與導向架之間裝有非金屬潤滑套，閥瓣升降靈活，不會產生抱死現象；
7.閥瓣前后設計為錐形，使流體阻力大大減少，又減少了因紊流所產生的噪聲
進口消聲止回閥技術參數--
|
型號 |
公稱壓力 |
試驗壓力PS(MPa) |
工作溫度 |
適用介質 |
|
|
殼體 |
密封 |
||||
|
消聲止回閥 |
1.0 |
1.5 |
1.1 |
≤80 |
水及弱腐蝕性流體 |
|
1.6 |
2.4 |
1.76 |
|||
|
2.5 |
3.75 |
2.75 |
|||

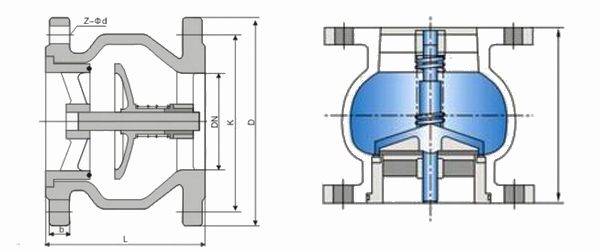

進口消聲止回閥外形尺寸--
|
公稱壓力 PN（mm） |
公稱通徑 DN（mm） |
尺寸（mm） |
||||
|
L |
D |
K |
b |
z-φd |
||
|
1.0 |
40 |
112 |
145 |
110 |
18 |
4-18 |
|
50 |
120 |
160 |
125 |
20 |
4-18 |
|
|
65 |
130 |
180 |
145 |
20 |
4-18 |
|
|
80 |
150 |
195 |
160 |
22 |
8-18 |
|
|
100 |
165 |
215 |
180 |
24 |
8-18 |
|
|
125 |
190 |
245 |
210 |
26 |
8-18 |
|
|
150 |
210 |
280 |
240 |
26 |
8-22 |
|
|
200 |
255 |
335 |
295 |
28 |
8-22 |
|
|
250 |
310 |
390 |
350 |
28 |
12-22 |
|
|
300 |
320 |
440 |
400 |
28 |
12-22 |
|
|
350 |
380 |
500 |
460 |
30 |
16-22 |
|
|
400 |
405 |
565 |
515 |
32 |
16-26 |
|
|
450 |
430 |
615 |
565 |
32 |
20-26 |
|
|
500 |
450 |
670 |
620 |
34 |
20-26 |
|
|
600 |
510 |
780 |
725 |
36 |
20-30 |
|
|
1.6 |
40 |
112 |
145 |
110 |
18 |
4-18 |
|
50 |
120 |
160 |
125 |
20 |
4-18 |
|
|
65 |
130 |
180 |
145 |
20 |
4-18 |
|
|
80 |
150 |
195 |
160 |
22 |
8-18 |
|
|
100 |
165 |
215 |
180 |
24 |
8-18 |
|
|
125 |
190 |
245 |
210 |
26 |
8-18 |
|
|
150 |
210 |
280 |
240 |
26 |
8-22 |
|
|
200 |
255 |
335 |
295 |
30 |
12-22 |
|
|
250 |
310 |
405 |
355 |
32 |
12-26 |
|
|
300 |
320 |
460 |
410 |
32 |
12-26 |
|
|
350 |
380 |
520 |
470 |
36 |
16-26 |
|
|
400 |
405 |
580 |
525 |
38 |
16-30 |
|
|
450 |
430 |
640 |
585 |
40 |
20-30 |
|
|
500 |
450 |
715 |
650 |
42 |
20-33 |
|
|
600 |
510 |
840 |
770 |
48 |
20-36 |
|
進口消聲止回閥典型應用--
抽水、灌溉、工業用水、清水、給水、排水、高層建筑、水廠、污水處理工程、消防、暖通系統
