進口球形止回閥
類別：美國進口閥門 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次

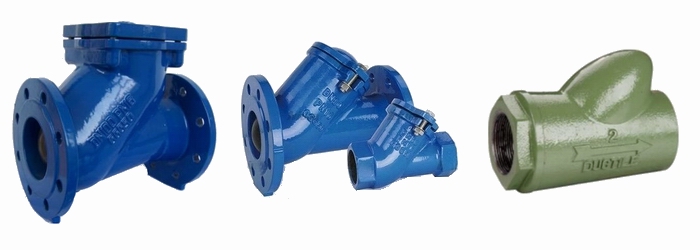

進口球形止回閥描述--
ALSO進口球形止回閥采用橡膠包皮滾動球為閥瓣,在介質的作用下,可在閥體的整體式滑道上作上下滾動,從而打開或關閉閥門。密封性能好,消聲式關閉,不產生水錘.閥體采用全水流通道,流量大,阻力小
進口球形止回閥性能點評--
1.球芯材質為鑄鋁，閥球運動更靈活輕便，保證良好的密封。
2.端蓋拱形結構減小壓力損失。
3.精加工的閥座可實現精密密封。
4.可方便快捷的拆卸閥蓋。
5.由于球移動，可以實現全通徑流道。
6.通道內設有導向裝置，閥球運動無阻塞。
7.浮球體自動清潔。
8.密封裝置，可在水平或垂直位置工作。
進口球形止回閥技術參數--
|
型號 |
公稱壓力MPa |
試驗壓力PSMPa |
工作溫度℃ |
|
|
殼體 |
密封 |
|||
|
球形止回閥 |
1.0 |
1.5 |
1.1 |
≤80 適用介質：水、油及非腐蝕性液體 |
|
1.6 |
2.4 |
1.76 |
||
進口球形止回閥主要零部件--
|
零件名稱 |
材質 |
|
閥體、閥蓋 |
球鐵、鑄鋼 |
|
球架、檔板 |
球鐵、鑄鋼 |
|
球體 |
碳鋼包橡膠 |

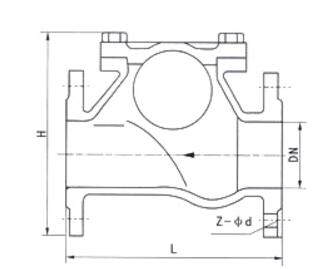

進口球形止回閥外形尺寸--
|
公稱通徑 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
Lmm |
216 |
241 |
293 |
305 |
381 |
403 |
495 |
622 |
698 |
787 |
|
Hmm |
185 |
210 |
245 |
280 |
335 |
400 |
495 |
600 |
715 |
800 |
|
連接尺寸 |
PN1.0MPa按GB4216.4-84；PN1.6按GB4216.5-84 標準 |
|||||||||

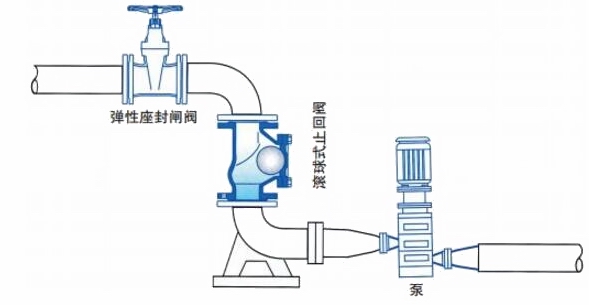

進口球形止回閥典型應用--
抽水、灌溉、工業用水、清水、給水、排水、高層建筑、水廠、污水處理工程、消防、暖通系統
