進口壓差旁通閥（進口恒定壓差閥）
類別：美國進口閥門 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次
進口壓差旁通閥描述--
ALSO進口壓差旁通閥裝置于管路中，維持一個閥門或泵的兩端設定的壓差，而不管上游壓力如何變化。如果配備止回閥，在出現反向流動時會自動關閉。
進口壓差旁通閥原理--
當主閥進出口間壓差變化時，接管A與接管B間壓差發生變化，此變導閥的開度。壓差大時導閥開度大，控制室通過C管的下泄水量增大，主閥控制室壓力下降，主閥開度增大，主閥進出口間壓差變小。反之，若主閥進出口間壓差變小，則導閥開度變小，主閥控制室壓力上升，推動主閥開度減小而使主閥壓差增大。這種負反饋作用使主閥進出口間壓差穩定在社頂值上。設定針閥開度和導閥彈簧壓力可設定主閥進出口間壓差。本產品利用水力自力控制，不需要其它裝置和能源，保養簡便，廣泛用于高層建筑、生活區等供水管網系統及城市供水工程.
進口壓差旁通閥特點--
依靠壓差自動工作無須外界動力；
可以直接顯示控制壓差；
可以直接設定控制壓差；
控制壓差調節靈敏，操作簡單；
控制壓差可調范圍:0.05~0.6Mpa
控制壓差誤差≤±5%;
恒定閥門兩端及被控系統壓差，支持用戶系統變流量運行

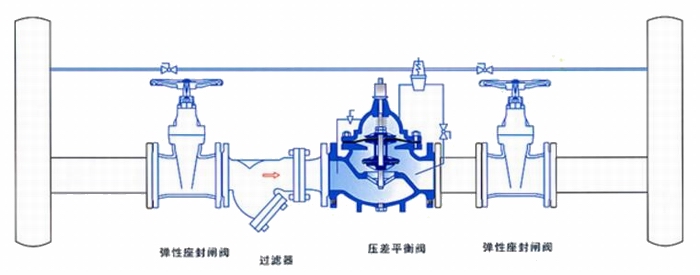

進口壓差旁通閥安裝示意圖--

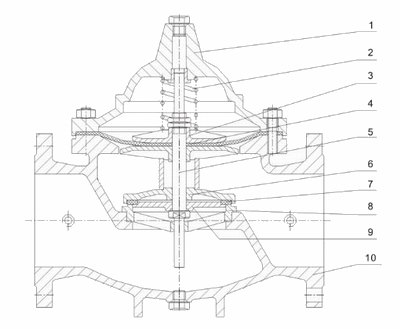

進口壓差旁通閥結構圖--
| 序號 | 零件名稱 | 主要材質 |
| 1 | 閥蓋 | 灰鑄鐵、球墨鑄鐵、碳素鋼、不銹鋼 |
| 2 | 壓縮彈簧 | 硅錳鋼、鉻釩鋼、不銹鋼 |
| 3 | 膜片壓板 |
黃銅、碳素鋼、球墨鑄鐵 |
| 4 | 膜片 | 丁晴橡膠 |
| 5 | 閥桿 | 不銹鋼 |
| 6 | 密封圈 |
黃銅、碳素鋼、球墨鑄鐵 |
| 7 | 密封圈 | 丁晴橡膠 |
| 8 | 閥座 | 黃銅、不銹鋼、碳素鋼 |
| 9 | 閥板壓板 | 黃銅、碳素鋼、球墨鑄鐵 |
| 10 | 閥體 | 灰鑄鐵、球墨鑄鐵、碳素鋼、不銹鋼 |
|
公稱通徑 |
L | D | D1 | Z-Φ | ||||||
| PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | ||
| 32 | 180 | 140 | 100 | 4-18 | ||||||
| 40 | 200 | 150 | 110 | 4-18 | ||||||
| 50 | 203 | 165 | 125 | 4-18 | ||||||
| 65 | 216 | 185 | 145 | 4-18 | 8-18 | |||||
|
80 |
241 | 200 | 160 | 4-18 | 4-18 | 8-18 | ||||
| 100 | 292 | 220 | 235 | 180 | 190 | 8-18 | 8-23 | |||
| 125 | 330 | 250 | 270 | 210 | 220 | 8-18 | 8-25 | |||
| 150 | 394 | 285 | 300 | 240 | 250 | 8-23 | 8-25 | |||
| 200 | 457 | 340 | 360 | 295 | 310 | 8-23 | 12-23 | 12-25 | ||
| 250 | 533 | 395 | 405 | 425 | 350 | 355 | 370 | 12-23 | 12-25 | 12-30 |
| 300 | 610 | 445 | 60 | 485 | 400 | 410 | 430 | 12-23 | 12-25 | 16-30 |
| 350 | 686 | 505 | 520 | 550 | 460 | 470 | 490 | 16-23 | 16-25 | 16-34 |
| 400 | 762 | 565 | 580 | 620 | 515 | 525 | 550 | 16-25 | 16-30 | 16-34 |
| 450 | 864 | 615 | 640 | 670 | 565 | 585 | 600 | 20-25 | 20-30 | 20-36 |
| 500 | 914 | 670 | 715 | 730 | 620 | 650 | 660 | 20-25 | 20-34 | 20-36 |
