進口緊急關閉閥
類別：美國進口閥門 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次
進口緊急關閉閥用途--
ALSO緊急關閉閥用于住宅小區中消防與生活用水合并的供水系統，當消防系統啟動時，壓力升高時，自動切斷生活用水，保證消防供水的壓力。
進口緊急關閉閥描述--
緊急關閉閥是一種用于消防用水與生活用水并聯的供水系統中，用來調配供水方向的閥門。當火災發生時，消防急需大量用水，立即切斷生活用水，確保足夠的消防用水；當消防停止用水壓力減小時，閥門自動打開，呈常開狀態，恢復生活供水。該閥使系統無須另設專門的消防單獨供水管網，大大地節約了建設成本和用水量。閥門控制靈敏度高，安全可靠，調試簡便，使用壽命長。

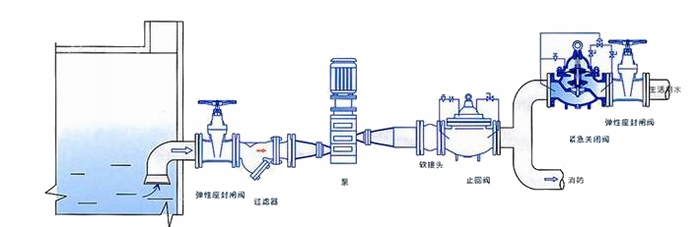

進口緊急關閉閥安裝示意圖--

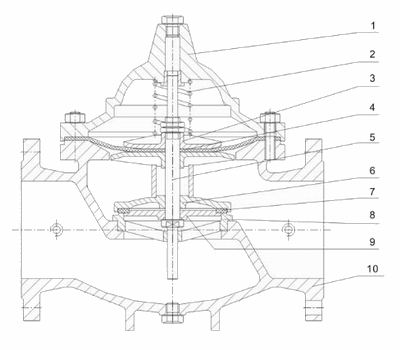

進口緊急關閉閥結構圖--
| 序號 | 零件名稱 | 主要材質 |
| 1 | 閥蓋 | 灰鑄鐵、球墨鑄鐵、碳素鋼、不銹鋼 |
| 2 | 壓縮彈簧 | 硅錳鋼、鉻釩鋼、不銹鋼 |
| 3 | 膜片壓板 |
黃銅、碳素鋼、球墨鑄鐵 |
| 4 | 膜片 | 丁晴橡膠 |
| 5 | 閥桿 | 不銹鋼 |
| 6 | 密封圈 |
黃銅、碳素鋼、球墨鑄鐵 |
| 7 | 密封圈 | 丁晴橡膠 |
| 8 | 閥座 | 黃銅、不銹鋼、碳素鋼 |
| 9 | 閥板壓板 | 黃銅、碳素鋼、球墨鑄鐵 |
| 10 | 閥體 | 灰鑄鐵、球墨鑄鐵、碳素鋼、不銹鋼 |
|
公稱通徑 |
L | D | D1 | Z-Φ | ||||||
| PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | ||
| 32 | 180 | 140 | 100 | 4-18 | ||||||
| 40 | 200 | 150 | 110 | 4-18 | ||||||
| 50 | 203 | 165 | 125 | 4-18 | ||||||
| 65 | 216 | 185 | 145 | 4-18 | 8-18 | |||||
|
80 |
241 | 200 | 160 | 4-18 | 4-18 | 8-18 | ||||
| 100 | 292 | 220 | 235 | 180 | 190 | 8-18 | 8-23 | |||
| 125 | 330 | 250 | 270 | 210 | 220 | 8-18 | 8-25 | |||
| 150 | 394 | 285 | 300 | 240 | 250 | 8-23 | 8-25 | |||
| 200 | 457 | 340 | 360 | 295 | 310 | 8-23 | 12-23 | 12-25 | ||
| 250 | 533 | 395 | 405 | 425 | 350 | 355 | 370 | 12-23 | 12-25 | 12-30 |
| 300 | 610 | 445 | 60 | 485 | 400 | 410 | 430 | 12-23 | 12-25 | 16-30 |
| 350 | 686 | 505 | 520 | 550 | 460 | 470 | 490 | 16-23 | 16-25 | 16-34 |
| 400 | 762 | 565 | 580 | 620 | 515 | 525 | 550 | 16-25 | 16-30 | 16-34 |
| 450 | 864 | 615 | 640 | 670 | 565 | 585 | 600 | 20-25 | 20-30 | 20-36 |
| 500 | 914 | 670 | 715 | 730 | 620 | 650 | 660 | 20-25 | 20-34 | 20-36 |
