進口水錘吸納器描述--
ALSO水錘吸納器是一種吸納供水系統水錘余壓的設備，能有效的防止水錘、緩沖水擊波的瞬間壓力，從而保護水泵、管路不被破壞，給用戶帶來安全和寧靜。
進口水錘吸納器原理--
內部有一密閉的容氣腔，下端為一活塞，當沖擊波傳入水錘吸納器時，水擊波作用于活塞上，活塞將往容氣腔方向運動?；钊\動的行程與容氣腔內的氣體壓力、水 擊波大小有關，活塞在一定壓力的氣體和不規則水擊雙重作用下，做上下運動，形成一個動態的平衡，這樣就有效地消除了不規則的水擊波震蕩。
進口水錘吸納器技術規范--
|
公稱壓力PN(MPa) |
1.6 |
2.5 |
|
|
試驗壓力MPa |
殼體強度 |
2.4 |
3.75 |
|
密封試壓 |
1.76 |
2.75 |
|
|
容器腔壓力 |
50%-70% |
||
|
連接形式 |
法蘭連接 |
||
|
適用介質 |
無雜物的清水、污水 |
||
|
使用介質溫度 |
0-80℃ |
||
進口水錘吸納器用途--
可以較好吸收和緩和水錘沖擊
用于防止抽水泵開關引起的水錘沖擊
防止球浮或電磁閥等突然開合引起的水錘沖擊
用于水泵發生故障或突然停電等原因,使水流突然停止，并開始倒流時都會產生水錘沖擊
保護管道及設備不受水錘沖擊波破壞的裝置
適用于工礦、企業、高層建筑、電站等各類給排水系統中
進口水錘吸納器外形尺寸--

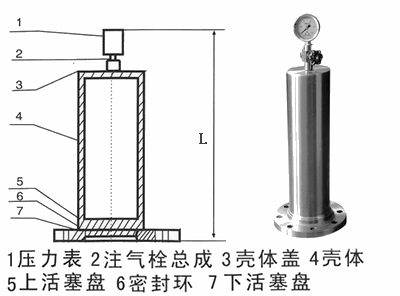

活塞式水錘吸納器
|
公稱通徑DN |
L |
公稱通徑DN |
L |
||||
|
管徑 |
mm |
1.6MPa |
2.5MPa |
管徑 |
mm |
1.6MPa |
2.5MPa |
|
1/2 |
15 |
200 |
220 |
3 |
80 |
510 |
520 |
|
3/4 |
20 |
300 |
320 |
4 |
100 |
575 |
585 |
|
1 |
25 |
320 |
340 |
5 |
125 |
600 |
600 |
|
1 1/4 |
40 |
350 |
380 |
6 |
150 |
645 |
645 |
|
1 1/2 |
40 |
350 |
380 |
8 |
200 |
730 |
755 |
|
2 |
50 |
365 |
385 |
10 |
250 |
820 |
855 |
|
2 1/2 |
65 |
465 |
485 |
12 |
300 |
920 |
955 |

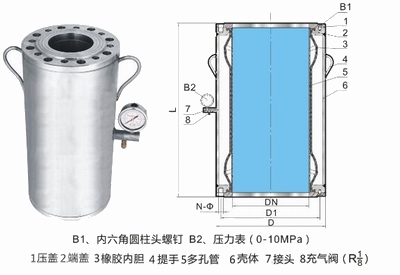

氣囊式水錘吸納器（膠膽式水錘吸納器）
| 公稱通徑DN | D | L | |
| 管徑 | mm | ||
| 2 | 50 | 165 | 250 |
| 2 1/2 | 65 | 185 | 320 |
| 2 | 80 | 200 | 375 |
| 4 | 100 | 220 | 450 |
| 5 | 125 | 250 | 550 |
| 6 | 150 | 285 | 625 |
| 8 | 200 | 340 | 810 |

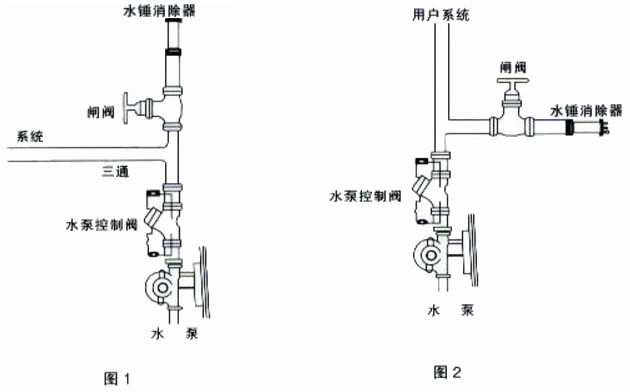

進口水錘吸納器安裝示意圖--
