進口蒸汽安全閥
類別：美國進口閥門 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次
進口蒸汽安全閥描述--
ALSO法蘭安全閥是封閉系統的一種安全保護閥，它的啟閉件受外力作用處于常閉狀態，系統內壓力超過允許值之前，安全閥應密封可靠無泄漏現象。安全閥用于不可壓縮流體的工況時，當系統超過允許值時，閥門應立即開啟，繼而全量釋放，使壓力下降，以防止設備或管路內壓力繼續升高，當壓力降低到規定值時，閥門應及時關閉，并保證密封，從而保證設備安全運行。安全閥屬于自動閥體，不僅可給熱膨脹液體提供過壓保護，而且還可在蒸汽，空氣或氣體系統中起到快速響應。
進口蒸汽安全閥整定壓力等級--
| 公稱壓力(MPa) | 整定壓力等級 | |||||||
| 1.6 | 0.06～0.1 | 0.1～0.16 | 0.16～0.25 | 0.4～0.6 | 0.6～0.8 | 0.8～1.0 | 1.0～1.3 | 1.3～1.6 |
| 2.5 | 1.3～1.6 | 1.6～2.0 | 2.0～2.5 | |||||
| 4.0 | 1.3～1.6 | 1.6～2.0 | 2.0～2.5 | 2.5～3.2 | 3.2～4.0 | |||
進口蒸汽安全閥特點--
全啟式結構，排量大
閥瓣處設有反沖盤部件
帶提升扳手可定期檢驗閥門開啟的靈活性
整定壓力偏差小，可達±3%
選用優質的彈簧鋼，保證彈簧的壽命和穩定性
平面結構的閥瓣和閥座易于維修和重新加工
閥蓋敞開式設計可用于溫度較高的介質
進口蒸汽安全閥性能參數--
| 型號 | 鑄鋼型 WCB |
304不銹鋼型 CF8 |
|
| 口徑范圍 | DN25～DN150 | ||
| 適用溫度 | ≤450°C | ||
| 適用介質 | 水、蒸汽、油品 | 腐蝕性介質 | |
| 材料 | 1、閥體 | WCB | CF8 |
| 2、閥座 | 2Cr13 | CF8 | |
| 3、調節圈 | 2Cr13 | CF8 | |
| 4、反沖盤 | 2Cr13 | 304SS | |
| 5、閥瓣 | 2Cr13 | 304SS | |
| 6、導向套 | 2Cr13 | 304SS | |
| 7、閥蓋 | WCB | CF8 | |
| 8、彈簧 | 50CrVa | 50CrVa包覆TEFLON | |
| 9、閥桿 | 2Cr13 | 2Cr13 | |
| 10、調整螺桿 | 45#鋼 | 2Cr13 | |
| 11、保護罩 | ZG200 | ZG200 | |
| 密封面材料 | 堆焊Co基硬質合金 | 堆焊Co基硬質合金 | |
進口蒸汽安全閥用途--
法蘭安全閥適用于水,油品,天然氣,空氣,飽和蒸汽,鍋爐、壓力容器管道上，控制壓力不超過規定值，具有動作精度高，重復性好，回座準確，操作維護方便。

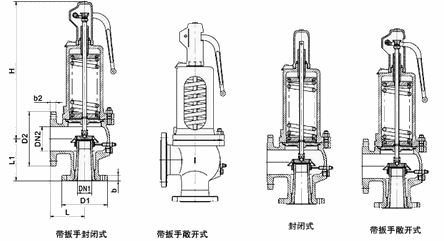

進口蒸汽安全閥連接尺寸--
| DN×DN1 | 20×32 | 25×40 | 32×50 | 40×65 | 50×80 | 65×100 | 80×125 | 100×150 | 125×200 | 150×250 | |
| D | PN16 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 |
| PN40 | 235 | 220 | 300 | ||||||||
| K | PN16 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 |
| PN40 | 190 | 220 | 250 | ||||||||
| b | 20 | 20 | 20 | 21 | 22 | 24 | 26 | 28 | 31 | 34 | |
| D1 | PN16 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 |
| K1 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | |
| b1 | 19 | 19 | 20 | 20 | 20 | 20 | 22 | 22 | 27 | 29 | |
| L | 85 | 100 | 110 | 115 | 120 | 140 | 160 | 180 | 200 | 220 | |
| L1 | 95 | 105 | 115 | 140 | 150 | 170 | 195 | 220 | 250 | 285 | |
| ≈H | 298 | 311 | 315 | 355 | 405 | 555 | 580 | 690 | 845 | 890 | |
| 排污孔（帶螺塞） | G3/8〞 | G1/2〞 | |||||||||
