進口內螺紋蒸汽減壓閥
用途--
ALSO內螺紋蒸汽減壓閥膜片采用了新型材料,并大大加工了工作面積,因此閥門上游壓力或下游負荷細微的變化都能及時準確的反饋到主閥膜片,來調節主閥的開度,確保下游壓力的穩定。
本產品的另一個突出的特點為:同一個閥體上可安裝和互換多個導閥在穩壓的同時,實現溫度控制、上游壓力的控制、遠程的開關控制等。
進口內螺紋蒸汽減壓閥
特點--
內件不銹鋼材質耐腐蝕強;
控制精確,有效面積大;
可安裝和互換多個導閥;
可實現穩壓控制;
無需外部動力,節約能源
安裝方便,調試容易,
精確控制制程壓力,改善制程效率,提高產品質量
多種控制組合,減少總的設備投資
進口內螺紋蒸汽減壓閥 主要技術參數--
|
公稱壓力
|
PN25
|
|
PMA最高允許壓力
|
25bar g @ 120℃
|
|
TMA最高允許溫度
|
232℃
|
|
TMI最低允許溫度
|
-10℃
|
|
PMO最大工作壓力*
|
17bar g
|
|
TMO最大工作溫度
|
硬膜片
232℃
|
|
軟膜片
120℃
|
|
|
TMIO最低工作溫度
|
0℃ |
|
出口壓力范圍(barg)
|
0.2-1.7
|
|
最高冷態測試壓力
|
38bar g |
進口內螺紋蒸汽減壓閥 主要零件材料--
|
零件名稱
|
零件材料
|
|
閥體 閥蓋
|
WCB
|
|
閥座
|
2Cr13
|
|
閥瓣
|
2Cr13
|
|
閥桿
|
2Cr13
|
|
膜片
|
316
|
|
調節彈簧
|
60Si2Mn
|
|
主閥彈簧
|
50CrVA
|
進口內螺紋蒸汽減壓閥 流量系數(Cv)--
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
|
Cv
|
2.5
|
5.5
|
8.1
|
12.0
|
17.0
|
28.0
|

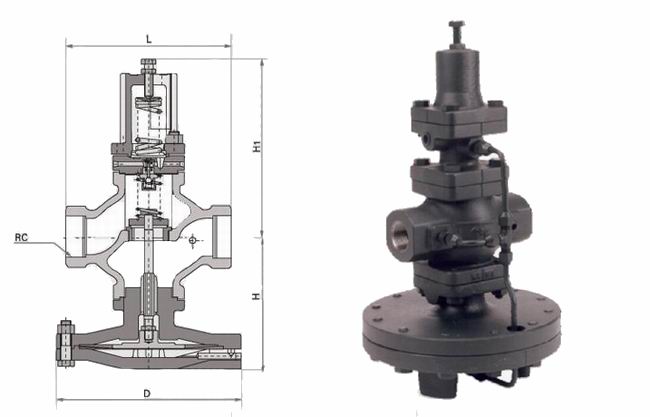

進口內螺紋蒸汽減壓閥 連接尺寸--

|
DN
|
Rc
|
L
|
H1
|
H
|
D
|
|
15
|
1/2
|
147
|
221
|
133
|
185
|
|
20
|
3/4
|
154
|
224
|
136
|
185
|
|
25
|
1
|
160
|
235
|
145
|
207
|
|
32
|
1
-1/4
|
180
|
236
|
156
|
207
|
|
40
|
1
-1/2
|
200
|
238
|
176
|
255
|
|
50
|
2
|
230
|
246
|
183
|
255
|
進口內螺紋蒸汽減壓閥
調整步驟--
ALSO蒸汽減壓閥壓力調整步驟,按照以下步驟慢慢轉動調節螺絲,即可完成設定。不當的調整操作可能形成水擊或砰砰作響聲等,可能對減壓閥或其他設備造成損壞。
1.關閉減壓閥前后截斷閥,在保證安全閥不起跳的情況下,開啟旁路管線截斷閥并保持足夠的時間,以完成利用流通介質對管道中的異物或銹層的吹掃去除。吹掃完成后,關閉旁路管線截斷閥。
2.緩慢打開安裝在減壓閥前的截斷閥,并調整減壓閥后截斷閥的開啟度,保持管道有小流量通過。
3.松鎖緊螺母,緩慢轉動調整螺絲,并觀察閥后的壓力表,直到要求的設定植為止(順時針轉動壓力上升,逆時針轉動壓力下降)。對于帶手柄的型號,由于正常狀態下,手柄處于自鎖位置,因此調整壓力時,應首先按下手柄,松開自鎖,再緩慢轉動調整螺絲,并觀察閥后最近的壓力表,直到要求的設定植為止(順時針轉動手柄時,閥后壓力上升;逆時針轉動手柄時,閥后壓力下降。
4.緩慢打開減壓閥后截斷閥,并按照步驟3進一步調整閥后壓力,直到要求的設定植為止。
5.完成調整后,擰緊鎖緊螺母。對于帶手柄的型號,拉出手柄,利用內部裝置鎖緊;如果手柄沒有鎖緊,左右轉動手柄,即可完成自鎖動作。
