進口自由浮球式疏水閥描述--
ALSO自由浮球式疏水閥利用不銹鋼空心浮球在閥腔內隨首凝結水的液位變化開啟或關閉閥門,結構簡單,主要由浮球和自動排空氣裝置組成,閥腔內唯一的動作元件為不銹鋼空心浮球,采用高精度研磨工藝制造,整個球面均可做密封面,工作時無磨損,閥腔內無易損件,可靠性高,浮球能根據水位變化而自由調節閥孔開度,能連續排放凝結水，過冷度約等于5攝氏度，工作效率高。自動排空氣裝置分為兩種：（低壓PN25以內）液囊熱敏元件組成成和(過熱蒸汽系統)雙金屬片組成
進口自由浮球式疏水閥原理--
1.當設備剛啟動時，疏水閥是涼的，膜盒感溫元件收縮，閥口（A）開放，連續排出初始空氣，實現快速啟動。
2.當冷凝水進入疏水閥時，空氣從閥口（A）排出，浮球隨冷凝水液位上升，冷凝水從閥口（B）排出。
3.當熱凝水及蒸汽進入疏水閥時，膜盒內感溫液體受熱膨脹，帶動閥片關閉閥口（A），浮球隨凝結水液位調節閥口（B），排出熱凝水。
4.當凝結水停止進入疏水閥時，浮球隨液位下降關閉閥口（B），由于閥口（B）總是在凝結水液位以下，形成水封，無蒸汽泄漏。
進口自由浮球式疏水閥特點--
1.唯一轉動的是高精度研磨的不銹鋼浮球,抗腐蝕
2.不受壓力波動的影響,連續排水,噪聲小
3.體積小,排量大,內置過濾器裝置
4.有水就排,能夠加快系統啟動速度
5.內置自動排空氣裝置，能排接近飽和蒸汽溫度的空氣，解決氣阻現象，提高設備啟動效率。
6.浮球結構避免了閥門啟閉件集中磨損的問題，任意角度都能作為密封面，使用壽命長。
7.閥座設計位于水面下，形成水封，即使低負荷工況也不會泄漏蒸汽。
6.內置大流通面積過濾器，可在線更換內件和在線清理雜質，維護方便。

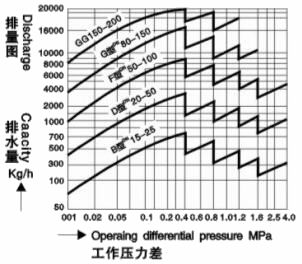

進口自由浮球式疏水閥排量圖--
進口自由浮球式疏水閥主要零件材料和性能參數--
主要零部件材料表 Main parts materiials |
Body/Bonnel |
HT200、WCB |
性能參數 |
Lowest working pressure |
0.01MPa |
|
Float Ball |
Stainless Steel |
The lowest supercooling degree |
0℃ |
||
|
Seat |
Chromium stainless steel |
Energy conservation effect |
15-40% |
||
|
In sets Filters |
Stainless Steel |
Highest permission back pressure rate |
85% |
||
|
Gasket |
The stainless steel metal twines the pad |
Highest permissible temoerature |
鑄鋼425℃ |
進口自由浮球式疏水閥典型應用--
浮球式疏水閥是一種排水量較大的疏水閥,通常用于石油、化工、輕紡、印染、制藥、造紙、食品蒸汽加熱設備、蒸汽管網和凝結水回收系統，它能迅速、自動、連續地排除凝結水，有效地阻止蒸汽泄漏。

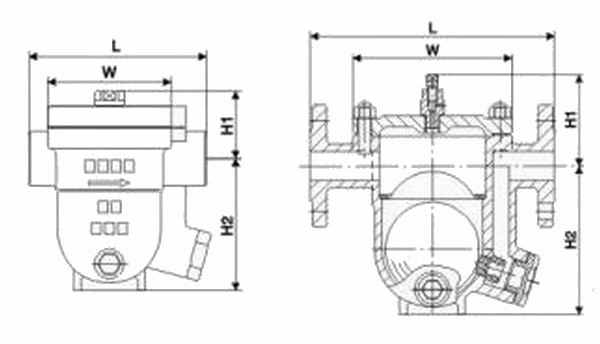

進口自由浮球式疏水閥外形尺寸--
Model 產品型號 |
Nominal diameter |
Connection |
Pressure rating（MPa） |
Max allowable TMP(℃) |
Extermal dimensions(mm)外型尺寸 |
Re.weight |
|||
|
L |
H1 |
H2 |
W |
||||||
|
16Q-H1183 16Q-H6183 |
15~25 |
Thread Socker weld |
0.01~1.6 |
300 |
150 |
85 |
105 |
100 |
6 |
|
170 |
100 |
128 |
120 |
8.5 |
|||||
|
16Q-H1183 16Q-H6183 |
32~50 |
300 |
230 |
100 |
165 |
185 |
140 |
||
|
16Q-H4183 |
15~20 |
Flange法蘭 |
0.01~4.0 |
300 |
195 |
100 |
115 |
135 |
10 |
|
25 |
210 |
||||||||
|
25Q-H4183 |
15~20 |
350 |
210 |
100 |
120 |
135 |
11 |
||
|
25 |
230 |
||||||||
|
40Q-H4183 |
15~20 |
425 |
250 |
100 |
130 |
135 |
12.5 |
||
|
25 |
|||||||||
|
16Q-H4183D |
20~32 |
Flange法蘭 |
0.01~4.0 |
300 |
270 |
105 |
165 |
175 |
16.5 |
|
25Q-H4183D |
40 |
350 |
270 |
105 |
165 |
175 |
18.5 |
||
|
50 |
290 |
||||||||
|
40Q-H4183D |
20~50 |
425 |
350 |
125 |
190 |
200 |
27 |
||
|
16Q-H4183F |
50~65 |
Flange法蘭 |
0.01~4.0 |
300 |
410 |
130 |
250 |
270 |
52 |
|
80 |
430 |
||||||||
|
25Q-H4183F |
50~65 |
350 |
430 |
130 |
260 |
270 |
67 |
||
|
80~100 |
|||||||||
|
40Q-H4183F |
50~65 |
425 |
430 |
130 |
260 |
270 |
69 |
||
|
80~100 |
|||||||||
