進口襯氟截止閥描述--
ALSO襯氟截止閥是而腐蝕管道中一種常用的截斷閥，閥瓣由閥桿帶動并沿閥座中心軸線做升降運動來到達接通或截斷管路中的介質
進口襯氟截止閥產品特性--
◆結構較簡單，制造與維修都較方便。
◆密封面不易磨損、擦傷，密封性較好、壽命長。
◆啟閉時閥瓣行程較小，啟閉時間較短、閥門高度較小。
◆閥瓣與閥桿設計為一體結構，結構緊湊，使用安全。
進口襯氟截止閥典型應用--
襯氟截止閥可承受除熔堿金屬和元素氟以外的酸、堿、鹽、氯、王水等各種強腐蝕性介質，廣泛應用于化工、石油、醫藥、食品、鋼鐵、冶煉、造紙、電力、環保等腐蝕性嚴重的場合。
進口襯氟截止閥流量特性--

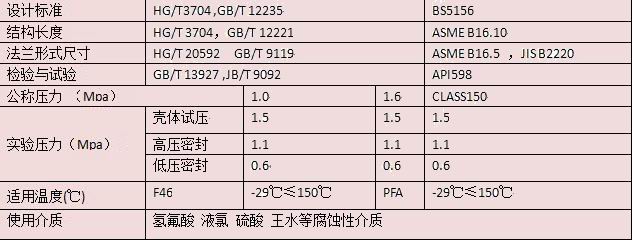

進口襯氟截止閥技術性能規范--

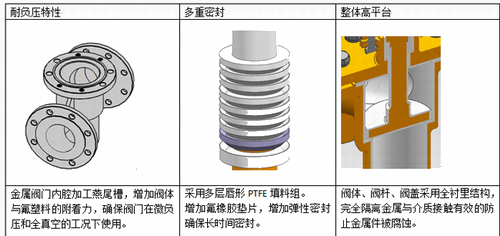

進口襯氟截止閥結構特點--
進口襯氟截止閥材料明細
進口襯氟截止閥外形尺寸--
HG/T 20592 PN10 單位：mm
|
DN |
L |
D |
D1 |
D2 |
b |
Z-d |
f |
H1 |
H2 |
W |
|
15 |
130 |
95 |
65 |
45 |
14 |
4-14 |
2.5 |
240 |
265 |
120 |
|
20 |
150 |
105 |
75 |
58 |
16 |
4-14 |
2.5 |
240 |
265 |
120 |
|
25 |
160 |
115 |
85 |
68 |
16 |
4-14 |
3 |
270 |
295 |
160 |
|
32 |
180 |
140 |
100 |
78 |
16 |
4-18 |
3 |
277 |
302 |
160 |
|
40 |
200 |
150 |
110 |
88 |
16 |
4-18 |
3.5 |
337 |
372 |
180 |
|
50 |
230 |
165 |
125 |
102 |
16 |
4-18 |
3.5 |
352 |
392 |
180 |
|
65 |
290 |
185 |
145 |
122 |
16 |
4-18 |
3.5 |
390 |
427 |
220 |
|
80 |
310 |
200 |
160 |
138 |
18 |
8-18 |
3.5 |
425 |
465 |
250 |
|
100 |
350 |
220 |
180 |
158 |
18 |
8-18 |
3.5 |
460 |
565 |
280 |
|
125 |
400 |
250 |
210 |
188 |
20 |
8-18 |
3.5 |
507 |
503 |
350 |
|
150 |
480 |
285 |
240 |
212 |
20 |
8-22 |
4 |
560 |
625 |
360 |
|
200 |
600 |
340 |
295 |
268 |
22 |
8-22 |
4 |
670 |
745 |
400 |
|
250 |
730 |
395 |
350 |
320 |
24 |
12-22 |
4 |
705 |
810 |
450 |
|
300 |
850 |
445 |
400 |
370 |
24 |
12-22 |
5 |
/ |
/ |
/ |
HG/T 20592 PN16 單位：mm
|
DN |
L |
D |
D1 |
D2 |
b |
Z-d |
f |
H1 |
H2 |
W |
|
15 |
130 |
95 |
65 |
45 |
14 |
4-14 |
2.5 |
240 |
265 |
120 |
|
20 |
150 |
105 |
75 |
58 |
16 |
4-14 |
2.5 |
240 |
265 |
120 |
|
25 |
160 |
115 |
85 |
68 |
16 |
4-14 |
3 |
270 |
295 |
160 |
|
32 |
180 |
140 |
100 |
78 |
16 |
4-18 |
3 |
277 |
302 |
160 |
|
40 |
200 |
150 |
110 |
88 |
16 |
4-18 |
3.5 |
337 |
372 |
180 |
|
50 |
230 |
165 |
125 |
102 |
16 |
4-18 |
3.5 |
352 |
392 |
180 |
|
65 |
290 |
185 |
145 |
122 |
16 |
4-18 |
3.5 |
390 |
427 |
220 |
|
80 |
310 |
200 |
160 |
138 |
18 |
8-18 |
3.5 |
425 |
465 |
250 |
|
100 |
350 |
220 |
180 |
158 |
18 |
8-18 |
3.5 |
460 |
565 |
280 |
|
125 |
400 |
250 |
210 |
188 |
20 |
8-18 |
3.5 |
507 |
503 |
350 |
|
150 |
480 |
285 |
240 |
212 |
20 |
8-22 |
4 |
560 |
625 |
360 |
|
200 |
600 |
340 |
295 |
268 |
22 |
12-22 |
4 |
670 |
745 |
400 |
|
250 |
730 |
405 |
355 |
320 |
24 |
12-22 |
4 |
705 |
810 |
450 |
|
300 |
850 |
460 |
410 |
370 |
24 |
12-22 |
5 |
/ |
/ |
/ |
ASME B16.5 150LB 單位：mm
|
NPS |
L |
D |
D1 |
D2 |
b |
Z-d |
f |
H1 |
H2 |
W |
|
1/2" |
130 |
90 |
60.5 |
35 |
9 |
4-16 |
2.5 |
240 |
265 |
120 |
|
3/4" |
150 |
100 |
70 |
43 |
10 |
4-16 |
2.5 |
240 |
265 |
120 |
|
1" |
160 |
110 |
79.5 |
51 |
11 |
4-16 |
3 |
270 |
295 |
160 |
|
1-1/4" |
180 |
115 |
89 |
64 |
11.2 |
4-16 |
3 |
277 |
302 |
160 |
|
1-1/2" |
200 |
125 |
98.5 |
73 |
12.7 |
4-16 |
3.5 |
337 |
372 |
180 |
|
2" |
230 |
150 |
120.5 |
92 |
14.3 |
4-19 |
3.5 |
352 |
392 |
180 |
|
2-1/2" |
290 |
180 |
139.5 |
105 |
15.9 |
4-19 |
3.5 |
390 |
427 |
220 |
|
3" |
310 |
190 |
152.5 |
127 |
17.5 |
4-19 |
3.5 |
425 |
465 |
250 |
|
4' |
350 |
230 |
190.5 |
157 |
22.3 |
8-19 |
3.5 |
460 |
565 |
280 |
|
5" |
400 |
255 |
216 |
186 |
22.3 |
8-22 |
3.5 |
507 |
503 |
350 |
|
6" |
480 |
280 |
241.5 |
216 |
23.9 |
8-22 |
4 |
560 |
625 |
360 |
|
8" |
600 |
345 |
298.5 |
270 |
22 |
8-22 |
4 |
670 |
745 |
400 |
|
10" |
730 |
405 |
362 |
324 |
24 |
12-25 |
4 |
705 |
810 |
450 |
|
12" |
850 |
485 |
432 |
381 |
24 |
12-25 |
5 |
/ |
/ |
/ |
●維修前，解除管線壓力并使閥門處于打開位置
●必須先查明截止閥閥上、下游管道確已卸除壓力后，才能進行拆卸分解操作
●維修前，斷開電源或氣源
●分解及再裝配時必須小心防止損傷零件的密封面，特別是內襯零件
