進口真空截止閥描述--
ALSO真空截止閥用途廣泛，適用于工作溫度≤425℃和≤550℃，可用于半真空，中級，高級真空條件下。作為啟閉裝置，尤其適用于火電廠汽機冷凝和真空負壓系統。
進口真空截止閥設計特點--
1.主體采用鑄鍛結構，具有平行雙密封副半強制雙向密封，密封面到位運動和楔形塊楔緊運動分步作用實現零泄漏。
2.閥桿經調質及表面氮化處理，有良好的抗腐蝕性，抗擦傷和耐磨性
3.密封面運動摩擦力小，啟閉輕便，而且密封面磨損有自動補償功能。
4.閥蓋調料室設有真空密封結構，具有自脹壓緊作用，并且密封采用高強膨脹材料密封，使系統與大氣完全隔離，具有很好的系統氣密性。
5.倒密封采用不銹鋼螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，倒密封可靠。填料更換和維修可在不停機情況下進行，方便快捷不影響系統運行
進口真空截止閥性能規范--
|
產品類型 |
殼體強度試驗/MPa |
上密封試驗/MPa |
密封試驗/MPa |
適用介質 |
適用溫度/℃ |
|
PN40 碳鋼 |
6.O |
4.4 |
4.4 |
水、蒸汽、空氣 |
≤425 |
|
PN64 碳鋼 |
96 |
7.O |
7.O |
||
|
PN100 碳鋼 |
15.O |
11.0 |
11.O |
||
|
PN40 鉻鉬鋼 |
6.O |
4.4 |
4.4 |
水、蒸汽、空氣 |
≤550 |
|
PN64 鉻鉬鋼 |
9.6 |
7.0 |
7.O |
||
|
PN100 鉻鉬鋼 |
15.O |
11.O |
11.O |
進口真空截止閥主要零件材料--
|
零件名稱 |
閥體、閥蓋 |
閥桿 |
閥瓣 |
密封面 |
閥桿螺母 |
填料 |
緊固件 |
|
優質碳鋼 |
A105或WCB |
鉻不銹鋼 |
鉻不銹鋼 |
合金鋼 |
鋁青銅 |
膨脹復合石墨 |
優質碳鋼 |
|
鉻鉬鋼 |
鉻鉬鋼 |
20CrlM01vA 或38CrMoAlA |
12CrlMo 1VA |
硬質合金 |
鉻鉬鋼 |

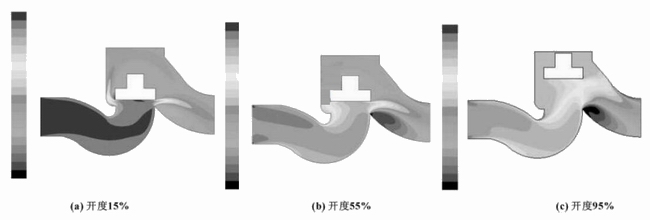

進口真空截止閥流道開度圖--

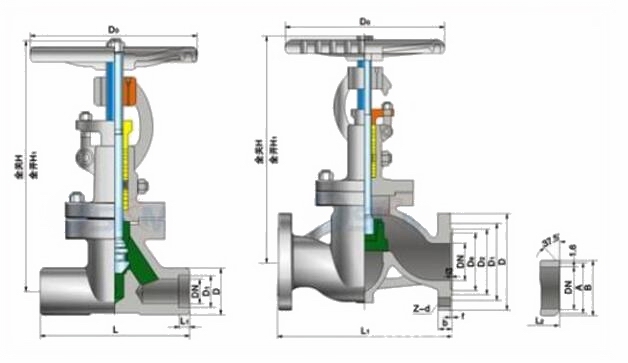

進口真空截止閥外形尺寸--
|
公稱通徑 |
公稱壓力 |
主要外形尺寸和連接尺寸/mm |
|||||||
|
L |
H |
D |
D0 |
D1 |
L1 |
α |
W |
||
|
1O |
4.0 |
130 |
245 |
36 |
11 |
18.4 |
1O |
- |
120 |
|
15 |
130 |
245 |
36 |
16 |
22.5 |
1O |
- |
120 |
|
|
20 |
150 |
265 |
44 |
21 |
28.5 |
11 |
- |
160 |
|
|
25 |
160 |
270 |
48 |
26 |
34.5 |
12 |
- |
200 |
|
|
32 |
180 |
285 |
48 |
34 |
- |
- |
37o30’ |
200 |
|
|
40 |
200 |
320 |
55 |
40 |
- |
- |
37o30’ |
240 |
|
|
50 |
230 |
365 |
64 |
48 |
- |
- |
37o30’ |
320 |
|
|
65 |
290 |
41O |
82 |
66 |
- |
- |
37o30’ |
300 |
|
|
80 |
31O |
430 |
95 |
78 |
- |
- |
37o30’ |
300 |
|
|
100 |
350 |
470 |
117 |
1OO |
- |
- |
37o30’ |
350 |
|
|
125 |
400 |
500 |
143 |
126 |
- |
- |
37o30’ |
350 |
|
|
150 |
480 |
533 |
167 |
150 |
- |
- |
37o30’ |
400 |
|
| 1O |
6.4 |
130 |
245 |
36 |
1O |
18.4 |
1O |
- |
120 |
|
15 |
130 |
245 |
36 |
15 |
22.5 |
1O |
- |
120 |
|
|
20 |
150 |
265 |
44 |
20 |
28.5 |
11 |
- |
160 |
|
|
25 |
160 |
270 |
48 |
25 |
34.5 |
12 |
- |
200 |
|
|
32 |
180 |
280 |
48 |
33 |
- |
- |
37o30’ |
200 |
|
|
40 |
200 |
320 |
55 |
39 |
- |
- |
37o30’ |
240 |
|
|
50 |
230 |
365 |
64 |
48 |
- |
- |
37o30’ |
320 |
|
|
65 |
290 |
41O |
82 |
65 |
- |
- |
37o30’ |
320 |
|
|
80 |
31O |
430 |
95 |
76 |
- |
- |
37o30’ |
360 |
|
|
100 |
350 |
470 |
117 |
98 |
- |
- |
37o30’ |
400 |
|
|
125 |
480 |
500 |
143 |
123 |
- |
- |
37o30’ |
400 |
|
|
150 |
480 |
533 |
167 |
148 |
- |
- |
37o30’ |
500 |
|
|
1O |
10.O |
130 |
245 |
36 |
1O |
18.4 |
1O |
- |
120 |
|
15 |
130 |
245 |
36 |
14 |
22.5 |
1O |
- |
120 |
|
|
20 |
150 |
265 |
44 |
20 |
28.5 |
11 |
- |
160 |
|
|
25 |
160 |
270 |
48 |
25 |
34.5 |
12 |
- |
200 |
|
|
32 |
180 |
285 |
48 |
32 |
- |
- |
37o30’ |
200 |
|
|
40 |
200 |
320 |
55 |
38 |
- |
- |
37o30’ |
240 |
|
|
50 |
230 |
355 |
64 |
48 |
- |
- |
37o30’ |
320 |
|
|
65 |
290 |
41O |
82 |
63 |
- |
- |
37o30’ |
320 |
|
|
80 |
31O |
430 |
95 |
74 |
- |
- |
37o30’ |
360 |
|
|
1OO |
350 |
470 |
117 |
97 |
- |
- |
37o30’ |
400 |
|
|
125 |
400 |
500 |
143 |
123 |
- |
- |
37o30’ |
400 |
|
|
150 |
480 |
533 |
167 |
148 |
- |
- |
37o30’ |
500 |
|
注：PN4.0（40）閥門允許作為PN1.0（10）、PN1.6（16）、PN2.5（25）壓力級選用
