類別：美國進口閥門 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次

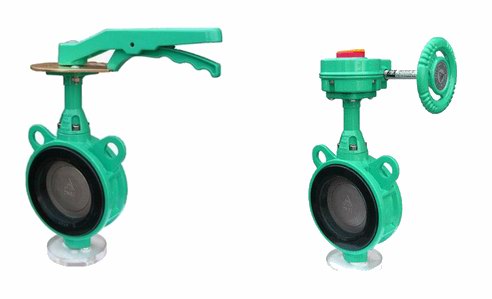

進口防結露蝶閥結構--
ALSO防結露蝶閥采用超輕壓鑄鋁閥體工藝，獨特的閥桿密封環防止流體泄漏,重量輕，扭矩小，安裝方便，杜絕銹蝕,特有的多層次漸進接觸式閥座設計，使閥板在關閉過程中逐漸接觸閥座，在保證良好的密封性能的同時，減少不必要的扭矩，加之不銹鋼的蝶板，從而延長閥門座的使用壽命，具有很強的防銹和耐腐蝕功能。
進口防結露蝶閥原理--
由于采用了高性能頂盤材料，能有效地防止閥體部分的溫差，隔離了管道內介質的傳遞，達到了執行器和連接法蘭表面無結露。適用于空調、工業水處理設備，有很強的防結露功能。鋁合金壓鑄閥體，杜絕銹蝕。在防止結露方面發揮超群的功能。利用多年積累的技術和經驗開發的獨特的多層次漸近接觸式閥座，以及綜合其它多項技術的F500系列蝶閥正在越來越多的領域替代其它閥門，具有施工簡單、使用壽命長的特點。
進口防結露蝶閥參數表--
|
類型 |
F500 |
結構長度 |
JIS GB API |
|
閥門公稱口徑 |
40-300mm |
頂部法蘭標準 |
國標標準ISO 5211 |
|
適用法蘭規格 |
JIS ANSI GB |
標準材質 |
閥體：鋁合金 |
|
最大工作壓力 |
1.0MPa |
閥板：不銹鋼 |
|
|
使用溫度范圍 |
0-120℃ EPDM 0-70℃ NBR |
密封圈：EPDM(MBR) |
|
|
泄漏試驗壓力 |
1.1MPa |
噴涂規格 |
聚酯粉體涂料 |
|
閥體試驗壓力 |
1.5MPa |
傳動方式 |
手動,蝸輪,氣動,電動 |
進口防結露蝶閥特點--
1.奧氏體不銹鋼閥板和三元乙丙橡膠(EPDM)閥座，適用于各類流體無需考慮腐蝕問題
2.高性能的材料具有低吸水性、抗腐蝕性、絕熱隔冷性能等，是普通材質蝶閥的4倍。
3.不銹鋼的長閥頸阻隔了流體向驅動器傳熱，因此，該部件無需進行隔熱處理，在進行冷水輸送的時候，可以最大幅度地減少冷凝現象發生
4.閥桿、閥板、閥頸管、閥頸連接器和端板等主件，以及止推板、墊圈和螺栓等小零件，都采用不銹鋼制造.具有很強的防銹性能。
5.壓鑄的鋁制閥體，重量較輕(其重量僅為傳統鑄鐵蝶閥的二分之一)，可以在管道安裝的時候輕松進行閥門法蘭對中

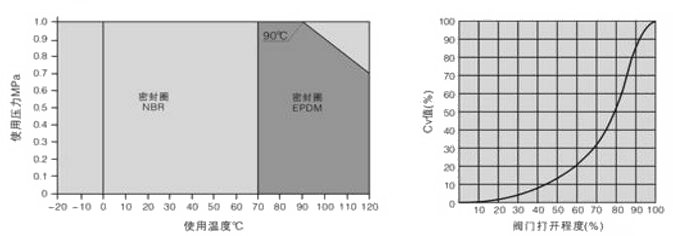

進口防結露蝶閥壓力溫度參數、Cv值和流量特性--

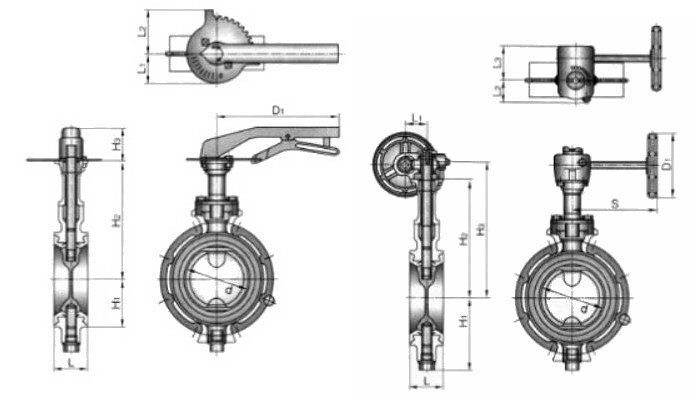

進口手動防結露蝶閥外形尺寸及重量：
|
規格 |
英寸
|
尺寸 (mm) |
重量 (kg) |
|||||||
|
mm |
inch |
d |
L |
H1 |
H2 |
H3 |
L1 |
L2 |
D1 |
|
|
40 |
11/2" |
42 |
33 |
70 |
145 |
51 |
47 |
68 |
250 |
1.4 |
|
50 |
2" |
52 |
43 |
82 |
145 |
51 |
47 |
68 |
250 |
1.7 |
|
65 |
21/2" |
67 |
46 |
90 |
157 |
51 |
47 |
68 |
250 |
2.1 |
|
80 |
3" |
80 |
46 |
99 |
165 |
51 |
47 |
68 |
250 |
2.3 |
|
100 |
4" |
102 |
52 |
112 |
183 |
51 |
47 |
68 |
250 |
2.8 |
|
125 |
5" |
126 |
56 |
132 |
196 |
60 |
63 |
86 |
330 |
4.8 |
|
150 |
6" |
150 |
56 |
146 |
214 |
60 |
63 |
86 |
330 |
6.0 |
進口蝸輪防結露蝶閥外形尺寸及重量：
|
規格 |
英寸
|
尺寸 (mm) |
重量 (kg) |
|||||||||
|
mm |
|
d |
L |
H1 |
H2 |
H3 |
L1 |
L2 |
L3 |
S |
D1 |
|
|
40 |
11/2" |
42 |
33 |
70 |
145 |
168 |
35 |
35 |
56 |
132 |
100 |
2.0 |
|
50 |
2" |
52 |
43 |
82 |
145 |
168 |
35 |
35 |
56 |
132 |
100 |
2.3 |
|
65 |
21/2" |
67 |
46 |
90 |
157 |
180 |
35 |
35 |
56 |
132 |
100 |
2.7 |
|
80 |
3" |
80 |
46 |
99 |
165 |
188 |
35 |
35 |
56 |
132 |
100 |
2.9 |
|
100 |
4" |
102 |
52 |
112 |
183 |
206 |
41 |
39 |
68 |
132 |
100 |
3.4 |
|
125 |
5" |
126 |
56 |
132 |
196 |
220 |
58 |
48 |
89 |
149 |
140 |
5.8 |
|
150 |
6" |
150 |
56 |
146 |
214 |
238 |
58 |
48 |
89 |
149 |
140 |
7.4 |
|
200 |
8" |
199 |
60 |
188 |
241 |
272 |
58 |
48 |
89 |
149 |
140 |
9.6 |
|
250 |
10" |
248 |
68 |
220 |
320 |
367 |
67 |
61 |
97 |
200 |
200 |
21.5 |
|
300 |
12" |
297 |
78 |
255 |
355 |
402 |
67 |
63 |
97 |
200 |
200 |
31.0 |
