進口Y形截止閥描述--
Y形截止閥閥瓣與閥桿設計為一體結構,流道與管道成一斜線,閥座密封面采用錐形結構,其優點是介質對密封面的沖刷小,不易存留雜質,減少密封面磨損和擦傷,對密封面起一定的保護作用
進口Y形截止閥特征--
Y型設計流通能力好;
整體鍛造式無泄漏
不旋轉閥桿可以超高溫高壓確保緊關閉壓力
抗擦傷性能好;
具有耐磨、耐高溫;
密封面堆焊,抗擦傷性好,耐沖蝕;
閥瓣底部的球頭,對介質流動起很好的導向作用;
進口Y形截止閥典型應用--
高溫高壓管道
電力工藝閥
尿素,制藥系統
導熱油循環系統
蒸汽和冷凝水
熱水和冷水系統
氨/氯氣體
化學熱流體
壓縮空氣和其它氣體
水/乙二醇等工業流體
冷卻及冷凍系統

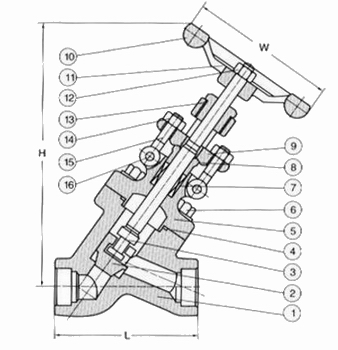

進口Y形截止閥（內螺紋，對焊，承插焊）
小口徑Y形截止閥有三種閥蓋設計形式：
1.螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片〔316夾柔性石墨制造〕密封。特殊要求時也可采用金屬環連接.
2.設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封。特殊要求時也可采用透焊連接。
3.自密封閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密環密封。
|
內螺紋，對焊，承插焊 |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
|
L |
900Lb-1500Lb |
140 |
140 |
140 |
178 |
178 |
216 |
|
2500Lb |
186 |
186 |
186 |
232 |
232 |
279 |
|
|
H(開) |
333 |
333 |
332 |
408 |
406 |
524 |
|
|
W |
125 |
125 |
160 |
160 |
180 |
200 |
|
|
重量 |
900LB-1500LB |
11.2 |
10.5 |
10.1 |
21.0 |
19.6 |
40.4 |
|
2500LB |
12.3 |
11.6 |
10.8 |
28.0 |
26.4 |
43.8 |
|

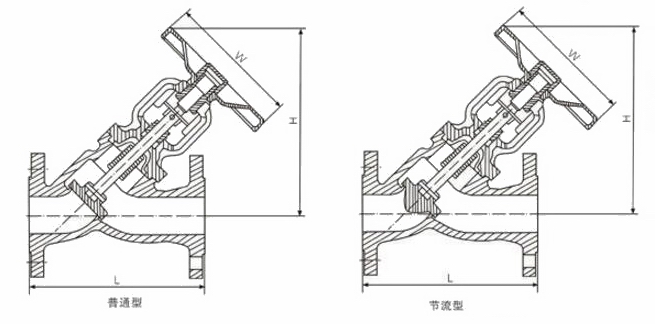

進口Y形截止閥（法蘭式)
1.法蘭Y型截止閥通過自動滾焊焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏的設計。
2.內部采用波紋管結構，不銹鋼的波紋管下端焊接在閥桿上，以防止工藝流體浸蝕閥桿,另一端置于閥體和閥蓋之間構成靜密封
3.采用雙重的密封設計若波紋管失效閥桿填料也會避免泄漏，波紋管焊于閥桿保持穩定的運行性能，避免由于閥塞振動引起閥桿振動。
3.適用于蒸汽、易燃、易爆、導熱油、高純度、有毒等介質的管路上。
1.6MPa主要外型及連接尺寸：
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
|
H |
195 |
195 |
200 |
200 |
230 |
235 |
260 |
275 |
352 |
385 |
445 |
605 |
730 |
805 |
880 |
|
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
|
Kg |
4 |
4.5 |
5 |
7 |
9 |
12.5 |
18 |
23 |
40 |
54 |
90 |
160 |
260 |
410 |
610 |
2.5 MPa主要外型及連接尺寸：
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
|
H |
195 |
195 |
200 |
200 |
230 |
235 |
260 |
275 |
352 |
385 |
445 |
605 |
730 |
805 |
880 |
|
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
|
Kg |
4 |
4.5 |
5 |
7.5 |
9.5 |
13 |
19 |
24 |
43 |
57 |
95 |
168 |
300 |
510 |
680 |
4.0 MPa主要外型及連接尺寸：
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
2 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
|
H |
195 |
195 |
200 |
200 |
230 |
235 |
260 |
275 |
352 |
385 |
445 |
605 |
730 |
805 |
880 |
|
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
|
Kg |
4 |
4.5 |
5 |
8 |
10 |
13.5 |
20 |
25 |
45 |
60 |
98 |
171 |
340 |
580 |
780 |
