進口塑料蝶閥（進口PVC蝶閥）
類別：美國進口閥門 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次
進口塑料蝶閥描述--
ALSO塑料蝶閥采用板式設計，管路系統流量損失小,開關操作簡便，可控制閥門開關程度實現管道系統流量控制。
進口塑料蝶閥結構--
閥門內部結構件材料為SUS304,耐腐蝕性佳。
采用板式設計，管路系統流量損失小。
手動/齒輪式蝶閥開關操作簡便，可控制閥門開關程度實現管道系統流量控制。
全面型墊片密封設計，與法蘭配合使用，密閉性佳，安全性更優
電動/氣動式蝶閥可實現全自動化操作，控制執行器結構采用鋁合金材質，使用壽命長，安全性高。
進口塑料蝶閥適用場合--
自來水工程，工業廢水排送管，化學酸堿腐蝕介質輸送管，建筑給水用管，
灌溉、噴灌工程，海水養殖用管，污水處理工程，鹽化水輸送管，
煤礦灌漿用管，電力、通信穿線管，泳池循環用水管。
進口CPVC塑料蝶閥適用場合--
工業及流夜系統：
金屬處理，電鍍廠，制藥廠及煉油廠酸堿夜的輸送。
化工廠、紡織廠、制革廠的漂白、染色、工業廢水，酸堿管道。
礦廠、冶金廠及化肥廠的殘渣與礦漿管道。
半導體制造廠的消電離子水流處理系統。
紙漿及造紙：
鋁及苛性堿管道、 二氧化氯，氯及氯堿廠內管道
水處理
加氯管道
氯化鋁及氯化鐵液管道
沉淀池及過濾管道
回收水處理管道

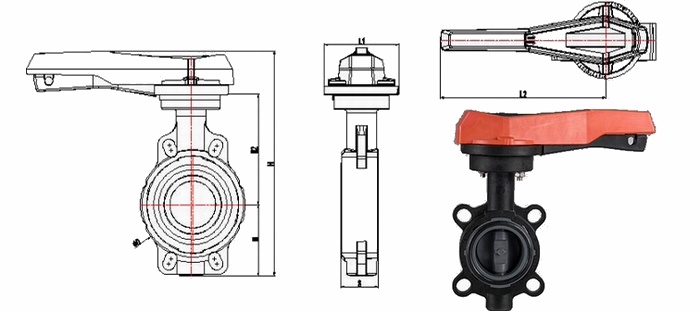

進口塑料蝶閥外形尺寸--

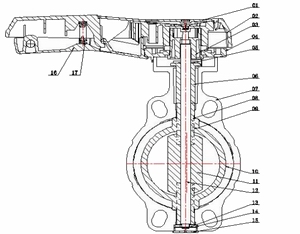

手動塑料蝶閥參數
| No. | 部件 | 數量 | 材料 |
| 01 | 手柄蓋 | 1 | PP+GF30% |
| 02 | 手柄 | 1 | PP+GF30% |
| 03 | 傳動座 | 1 | PP+GF40% |
| 04 | 齒輪座 | 1 | PP+GF30% |
| 05 | 擋圈 | 1 | Stainless Steel 304/316 |
| 06 | 定位套 | 1 | PP+GF30% |
| 07 | 閥體 | 1 | PP+GF30% |
| 08 | 導向套 | 2 | PVC-U/PVC-C |
| 09 | O型圈 | 8 | EPDM/FPM |
| 10 | 閥門套 | 1 | PVC-U/PVC-C |
| 11 | 閥板 | 1 | PVC-U/PVC-C |
| 12 | 傳動桿 | 1 | Stainless Steel 304/316 |
| 13 | 檔圈 | 1 | Stainless Steel 304/316 |
| 14 | 墊圈 | 1 | Stainless Steel 304/316 |
| 15 | 墊圈蓋 | 1 | PP+GF30% |
| 16 | 制動把手 | 1 | PP+GF30% |
| 17 | 彈簧 | 1 | Spring steel(zincplated) |
| 18 | 油封 | 1 | EPDM/FPM |
| 19 | 膠圈 | 2 | EPDM/FPM |
| 尺寸（mm） | 工作壓力 (kg/C㎡) |
|||||||
| Size DN（De） | D | H | H1 | H2 | S | L1 | L2 | |
| 50(63) | 104.00 | 266.00 | 77.00 | 134.00 | 44.50 | 102.00 | 212.50 | 10 |
| 65(75) | 114.30 | 275.00 | 83.00 | 140.00 | 46.00 | 102.00 | 212.50 | 10 |
| 80(90) | 130.00 | 288.00 | 89.00 | 146.00 | 48.60 | 102.00 | 212.50 | 10 |
| 100(110) | 160.40 | 332.00 | 104.00 | 167.00 | 55.50 | 115.00 | 253.30 | 10 |
| 125(140) | 186.00 | 361.00 | 117.00 | 181.00 | 63.00 | 115.00 | 253.30 | 10 |
| 150(160) | 215.00 | 379.00 | 130.00 | 189.00 | 72.00 | 115.00 | 253.30 | 10 |
| 200(225) | 269.00 | 449.00 | 158.00 | 210.00 | 73.00 | 150.00 | 410.00 | 10 |
| 250(280) | 324.00 | 547.00 | 205.00 | 264.00 | 113.00 | 150.00 | 410.00 | 10 |
| 300(315) | 336.60 | 590.00 | 228.00 | 285.00 | 114.40 | 150.00 | 410.00 | 10 |

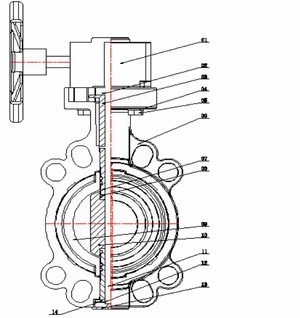

渦輪傳動塑料蝶閥參數
| No. | 部件 | Quantity | Material |
| 01 | 渦輪傳動裝置 | 1 | aluminium alloy |
| 02 | 檔圈 | 1 | Stainless Steel 304/316 |
| 03 | 定位套 | 1 | PP+GF30% |
| 04 | 墊片 | 1 | PP+GF30% |
| 05 | 螺栓 | 4 | Stainless Steel 304/316 |
| 06 | 閥體 | 1 | PP+GF30% |
| 07 | 導向套 | 2 | PVC-U/PVC-C |
| 08 | O型圈 | 8 | EPDM/FPM |
| 09 | 閥門套 | 1 | PVC-U/PVC-C |
| 10 | 閥板 | 1 | PVC-U/PVC-C |
| 11 | 油封 | 1 | EPDM/FPM |
| 12 | 傳動桿 | 1 | Stainless Steel 304/316 |
| 13 | 膠圈 | 2 | EPDM/FPM |
| 14 | 檔圈 | 1 | Stainless Steel 304/316 |
| 15 | 墊圈 | 1 | Stainless Steel 304/316 |
| 16 | 墊圈蓋 | 1 | PP+GF30% |
|

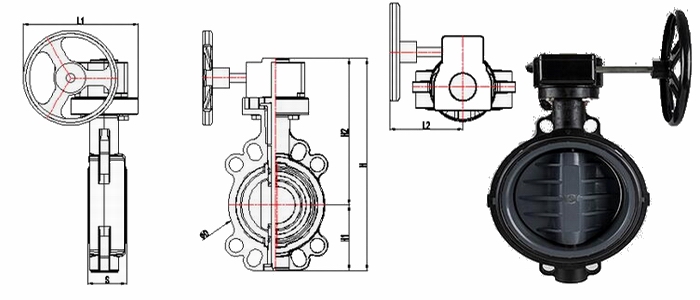

尺寸（mm） |
工作壓力 (kg/C㎡) |
|||||||
| Size DN（De） | D | H | H1 | H2 | S | L1 | L2 | |
| 50(63) | 104.00 | 307.48 | 77.00 | 230.48 | 44.50 | 153.00 | 108.00 | 10 |
| 65(75) | 114.30 | 320.13 | 83.00 | 237.13 | 46.00 | 153.00 | 108.00 | 10 |
| 80(90) | 130.00 | 332.13 | 89.00 | 243.13 | 48.60 | 153.00 | 108.00 | 10 |
| 100(110) | 160.40 | 367.77 | 104.00 | 263.77 | 55.50 | 153.00 | 108.00 | 10 |
| 125(140) | 186.00 | 411.47 | 117.00 | 294.47 | 63.00 | 166.00 | 119.00 | 10 |
| 150(160) | 215.00 | 472.30 | 130.00 | 342.30 | 72.00 | 166.00 | 119.00 | 10 |
| 200(225) | 269.00 | 521.54 | 158.00 | 363.54 | 73.00 | 268.00 | 223.00 | 6 |
| 250(280) | 324.00 | 620.51 | 205.00 | 415.51 | 113.00 | 285.50 | 223.00 | 6 |
| 300(315) | 336.60 | 722.24 | 228.00 | 494.24 | 114.40 | 342.50 | 323.00 | 6 |
