進口軌道球閥描述--
ALSO無磨損軌道球閥，以其獨特的結構，采用閥芯旋轉分離式開啟，機械施壓密封的新技術設計，最突出的優點是密封面不產生磨擦，使用壽命長，操作扭矩低，即使介質中含有固體顆粒、泥沙、短纖維等雜質，流體介質高速集中沖刷密封體等苛刻的工況下，均可保持良好的密封，確保在工程裝置檢修期內安全可靠的運行。
進口軌道球閥工作原理--
開啟過程:
1.在關閉位置，閥芯（黃色）在閥桿（銅色）機械施壓下緊緊地?cái)D壓閥座上。
2.當逆時釬轉動手輪時，閥桿向上運動，其底部角形平面使閥芯偏離閥座。
3.閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使閥芯開始無摩擦旋轉。
4.到全開位置，閥桿已經上升到極限位置，閥芯也轉到全開通位置。軌道球閥操作原理。
關閉過程:
5.關閉時，順時針轉動手輪。閥桿開始下降并使閥芯開始旋轉。
6.繼續轉動手輪，閥桿收到嵌于其上螺槽內的導銷相互作用，使閥桿和閥芯同時旋轉90度。
7.快要關閉時，閥芯已經在與閥座無接觸的情況下旋轉了90度。
8.手輪轉動的最后幾圈，閥桿底部的角形平面機械的楔壓迫球芯，使其緊密地壓在球閥上。
進口軌道球閥特點--
1、無關無磨損:球體偏離閥座后再轉動消除了閥座的磨擦，解決了傳統球閥、閘閥、旋塞閥的閥座磨損問題。
2、單閥座設計:軌道閥門的靜態單閥座能夠保障零泄露，避免了雙向閥座閥門的內腔壓力升高的問題。
3、最佳流體特性:全通徑和縮徑閥門在開位時都有很高的Cv值。提高泵了的系統效率，并且使腐蝕問題降到了最低程度。
4、頂裝式設計:在系統泄壓后，可以在線檢查和維修，使維護簡魚化。
5、雙閥桿導向銷:硬性閥桿導槽與導銷控制閥桿的升降和轉動。
6、自清洗:當閥芯傾離閥座時，流體沿密封面360度將一些外來的雜物沖洗干凈。
7、低扭矩操作:除特大尺寸外，其他尺寸的閥門均可配置小手輪而無需齒輪箱。因?yàn)檐壍篱y門密封面無摩擦，轉動特別容易。
8、杭磨閥芯硬密封面:閥芯表面堆焊了一層硬質拋光密封面，能夠在不損壞密封完整性的情況下滿足非常苛刻工況的密封要求。
9、機械楔形密封:閥桿下端的斜面提供一個機械的楔緊力以保證持續的緊密封。
進口軌道球閥主要零件材料--
|
零件 名稱
|
材料
|
|||
|
閥體
|
WCB
|
ZG1Cr5Mo
|
18-8CrNi
|
18-12CrNiMo
|
|
閥蓋
|
WCB
|
ZG1Cr5Mo
|
18-8CrNi
|
18-12CrNiMo
|
|
閥桿
|
2Cr13
|
38CrMoA1
|
1Cr18Ni9Ti
|
1Cr18NiMo2aTi
|
|
球體
|
WCB+HCr
|
1Cr5Mo
|
18-8CrNi
|
18-12CrNiMo
|
|
閥座
|
PTFE/13Cr/CrNi SS+STELLITE
|
|||
|
螺柱
|
B7/35CrMoA
|
1Cr17Ni2
|
||
|
螺母
|
2H/45
|
2Cr13
|
||
|
填料
|
PTFE/增強柔性石墨
|
|||
進口軌道球閥性能規范--
|
壓力等級
|
試驗壓力
|
適用環境
|
|
|
殼體試驗
|
密封試驗
|
||
|
1.6
|
2.4
|
1.76
|
易燃、易爆、
易揮發、易聚 合及劇毒場合 |
|
2.5
|
3.75
|
2.75
|
|
|
4.0
|
6.0
|
4.4
|
|
|
6.4
|
9.6
|
7.04
|
|
|
CLASS150
|
2.94
|
2.2
|
|
|
CLASS300
|
7.5
|
5.5
|
|
|
CLASS600
|
16.0
|
11.0
|
|
|
適用溫度
|
-190～≤550℃
|
||
|
適用介質
|
水、油、天然氣及各種軟性介質與懸浮液等
|
||
|
驅動方式
|
氣動、手動、電動
|
||
進口軌道球閥典型應用--
無磨損軌道球閥可替代傳統的閘閥、截止閥、球閥和旋塞閥等截?cái)囝愰y門，廣泛應用于石油、天燃?xì)狻⒒ぁr漿和造紙、電站、鋼廠、環保污水處理等行業。閥體、閥蓋、閥桿、凸輪、閥芯、密封副等主要零件，選用不同的材質組，可滿足多種工況條件。

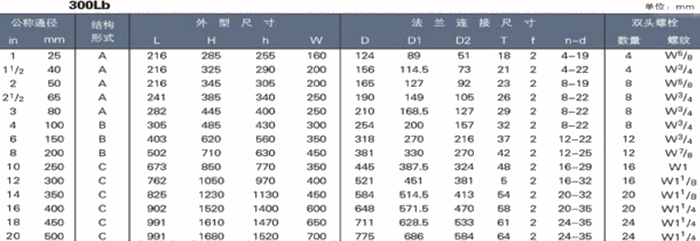

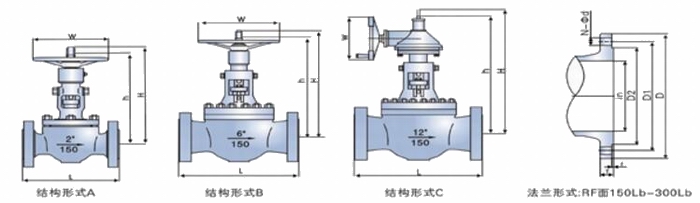

進口軌道球閥外形尺寸--
