進口高真空球閥
類別：美國進口閥門 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次
進口高真空球閥描述--
ALSO真空球閥該閥為直通式手動球閥，靠球面密封，因而既能用在真空狀態下，也能在低壓狀態下使用，并可任意位置安裝，適用于真空系統中接通或切斷管路的介質流。
進口高真空球閥特點--
本閥門結構緊湊，美觀，密封座補償設計。有自動補償密封座磨損功能，啟閉力矩小，壽命長等優點。適用的工作介質為帶酸、堿性的各類氣體或液體。
進口高真空球閥技術性能--
|
適用范圍(Pa)
|
|
|
閥門漏率(Pa.L/S)
|
≤1.3x10-5
|
|
介質溫度（℃）
|
標準出廠：-30～+150
特殊指定：-30～+240 |
|
安裝位置
|
任意
|
|
法蘭標準
|
GB4982；GB/T6070 材質: 不銹鋼304或316
|

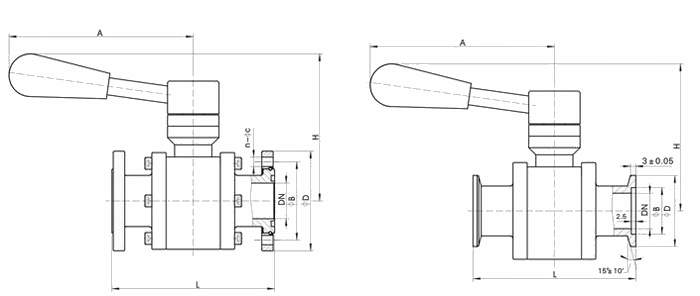

進口高真空球閥外形尺寸--
快卸法蘭外形尺寸（GB4982）
|
型號
|
通徑(DN)
|
ΦD
|
ΦB
|
H
|
L
|
A
|
|
10/KF
|
10 | 30 | 12.2 | 60 | 92 | 120 |
|
16/KF
|
16
|
30
|
17.2
|
62
|
100
|
120
|
|
25/KF
|
25
|
40
|
26.2
|
75
|
114
|
150
|
|
40/KF
|
40
|
55
|
41.2
|
115
|
165
|
200
|
|
50/KF
|
50
|
75
|
52.2
|
125
|
175
|
221
|
活套法蘭外形尺寸（GB/T6070）
|
型號
|
通徑(DN)
|
ΦD
|
ΦB
|
H
|
L
|
A
|
n-ΦC
|
|
10
|
10
|
55
|
40
|
60
|
90
|
120
|
4-6.5
|
|
16
|
16
|
60
|
45
|
62
|
100
|
120
|
|
|
20
|
20
|
65
|
50
|
73
|
114
|
150
|
|
|
25
|
25
|
70
|
55
|
75
|
114
|
150
|
|
|
32
|
32
|
90
|
70
|
93
|
140
|
180
|
4-9
|
|
40
|
40
|
100
|
80
|
115
|
165
|
200
|
|
|
50
|
50
|
110
|
90
|
125
|
175
|
221
|
|
| 63 |
63
|
130
|
110
|
166
|
186
|
230
|
|
| 80 |
80
|
145
|
125
|
175
|
198
|
290
|
8-9
|
| 100 |
100
|
165
|
145
|
189
|
220
|
260
|
|
| 125 |
125
|
200
|
175
|
232
|
266
|
360
|
8-11
|
| 150 |
150
|
225
|
200
|
250
|
296
|
400
|
|
| 200 |
200
|
285
|
260
|
306
|
390
|
620
|
12-12
|
