進口三片式內螺紋球閥
類別：美國進口閥門 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次
進口三片式內螺紋球閥
用途--
ALSO三片式內螺紋球閥適用于 PN1.0～10MPa，工作溫度 -29～150℃（密封圈為增強聚四氟乙烯）的各種管路上，用于截斷或接通管路中的介質，選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質
進口三片式內螺紋球閥
設計特點--
球閥根據標準ASME B16.34設計
結構簡單,密封性能好,扭矩小
精密鑄造，固溶化處理
帶鎖裝置
全流量設計

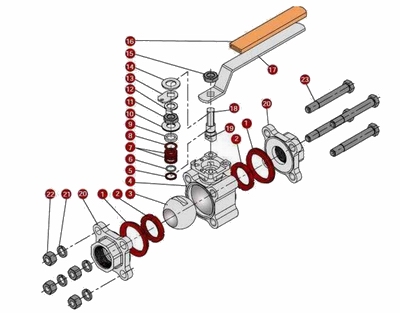

進口三片式內螺紋球閥 組裝圖--

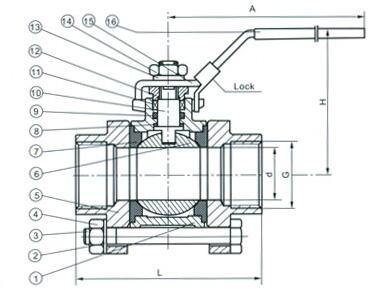

進口三片式內螺紋球閥 結構圖--
|
序號
|
部分 | 材質 |
|
1
|
閥體 | CF8 CF8M WCB |
|
2
|
墊圈 | SS304 |
|
3
|
螺栓 | SS304 |
|
4
|
螺母 | SS304 |
|
5
|
閥蓋 | CF8 CF8M WCB |
|
6
|
球體 | SS316 SS304 CF8 CF8M |
|
7
|
閥座 （MF） | 增強聚四氟乙烯 |
|
8
|
墊片 | 對位聚苯 |
|
9
|
O型圈 | 氟橡膠 |
|
10
|
閥桿 | SS316 SS304 |
|
11
|
填料 | 聚四氟乙烯 |
|
12
|
壓緊螺母 | SS304 |
|
13
|
墊圈 | SS304 |
|
14
|
螺母 | SS304 |
|
15
|
手柄 | SS304 |
|
16
|
手柄套 | 塑料 |
|
SIZE
|
G
|
d
|
L
|
H
|
A
|
|
8
|
1/4"
|
10
|
55
|
54
|
100
|
|
10
|
3/8"
|
10
|
60
|
54
|
100
|
|
15
|
1/2"
|
15
|
75
|
63
|
115
|
|
20
|
3/4"
|
20
|
80
|
69
|
125
|
|
25
|
1"
|
25
|
90
|
78
|
147
|
|
32
|
11/4"
|
32
|
110
|
86
|
155
|
|
40
|
11/2"
|
38
|
120
|
95
|
180
|
|
50
|
2"
|
50
|
140
|
106
|
195
|
|
65
|
21/2"
|
64
|
185
|
128
|
240
|
|
80
|
3"
|
76
|
205
|
152
|
260
|
|
100
|
4"
|
100
|
240
|
178
|
300
|
