進口電動對夾球閥（進口電動超薄型球閥）
類別：美國進口閥門 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次
進口電動超薄型球閥描述--
ALSO進口電動薄型球閥由回轉型角行程電動執行器和薄型球閥組成，屬旋轉類型高性能開關閥，主要適用于兩位切斷、調節的場合。接受工業自動化控制儀表來源的電流信號或電壓信號的輸入輸出，可實現對工藝管路中流體介質的二位開關控制,通常用于管道介質的遠程控制，是對閥門實現遠控、集控和自控必不可少的驅動裝置
進口電動超薄型球閥主要性能規范--
| 公稱通徑DN(mm) | DN15-150 | ||||
|---|---|---|---|---|---|
| 公稱壓力 | PN(MPa) | 1.6 | 2.5 | 4.0 | 6.4 |
| 試驗壓力 | 強度試驗 | 15.0 | 24.0 | 37.5 | 48.0 |
| 密封試驗 | 11.0 | 17.6 | 27.5 | 35.2 | |
| 低壓氣密試驗 | 0.5～0.7 | ||||
| 適用介質 | 水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃) | ||||
進口電動超薄型球閥主要零件材料--
| 零件名稱 | 材料 | |||
|---|---|---|---|---|
| 閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
| 閥桿 | 2Cr13 | 304 | 316 | 316L |
| 閥座密封圈 | PTFE、碳素纖維＋PTFE、對位聚苯 | |||
| 填料 | V型PTFE、柔性石墨 | |||
球閥特點--
電動對夾球閥，也可稱為電動超薄球閥。球閥與執行機構的連接采用直連方式，電動對夾球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點，與普通球閥相比，具有結構長度短、重量輕、安裝方便、節省材料等顯著的優點。此外，閥座采用彈性密封結構，密封可靠，啟閉輕松，設有耐火結構，萬一發生火災時，仍然能夠可靠操作并具有良好的密封性。
進口電動超薄型球閥技術參數--
| 公稱通徑 | DN15～150mm | |
|---|---|---|
| 公稱壓力 | PN1.6 2.5 4.0 6.4 10 16MPa(定制) | |
| 泄漏量 | 軟密封:零泄漏 | 硬密封:≤額定流量的10-5 |
| 執行機構 | 可另配PSQ、HQ、UNIC、361RS等系列電子式電動執行機構 | |
| 流量特性 | 快開特性 | |
| 可調范圍 | DN10-80 | DN100-150 |
| 250:1 | 350:1 | |
| 閥體形式 | 整體式鍛造、整體式鑄造 | |
| 連接形式 | 超薄法蘭式、對夾式 | |
| 閥芯形式 | "O"型球形閥芯 | |
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 | |
| 基本誤差 | ±1% | |
| 死區 | ≤1% | |
| 回差 | ≤1% | |
| 適用溫度 | 密封面 | |
| PTFE≤120℃、PPL≤250℃ | ||
進口電動超薄型球閥電裝性能--
電壓:AC220/380/110V、DC24V等;
開關型、調節型（4-20mA）;
普通或防爆要求;
開關機械限位，開關位置可微調;
可手動操作;
可視指示器;
| 執行器類別 | JOX系列執行器參數 | 3610R系列執行器參數 | JHQ系列執行器參數 |
|---|---|---|---|
| 電源電壓 | 標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC | ||
| 輸出力矩 | 50N·M～2000N·M | 50N·M～1500N·M | 50N·M～3000N·M |
| 動作范圍 | 0～90° 0～360° | 0～90° | 0～90°、0°～270°可選 |
| 控制方式 | 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) | ||
| 動作時間 | 15秒/30秒/60秒 | 10秒/15秒/30秒 | 18S～112S |
| 保護裝置 | 過熱保護 | 過載保護 | 內置過熱保護、過載保護 |
| 環境溫度 | -30°～60° | -30°～60° | -20℃～+70℃ |
| 手動操作 | 同附帶手柄操作 | 同附帶手柄操作 | 機械離合機構，配手輪操作 |
| 機械限位 | 電氣、機械二重限位 | 電氣、機械二重限位 | 2個外部調整螺栓 |
| 防護等級 | IP65 | IP55 | IP65、IP67、可定制IP68 |
| 防爆等級 | 無防爆 | ExdⅡ BT4 | ExdⅡ BT4,ExdⅡ CT6 |
| 位置測量 | 可選裝開關或電位計 | 比例控制單元 | 電位計、比例控制單元 |
| 驅動電機 | 8W/E | AC可逆電機 | 鼠籠式異步電機 |
| 進線接口 | PE1/2〞進線線鎖 | 2-PF 1/2〞進線線鎖 | 2個 PF 3/4” |
| 殼體材料 | 鋁合金 | 鋼，鋁合金 | 鋼，鋁合金，鋁青銅，聚碳酸脂 |
| 外涂層 | 干粉，環氧聚酯，具有超強防腐功能 | ||
| 采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點 | |||

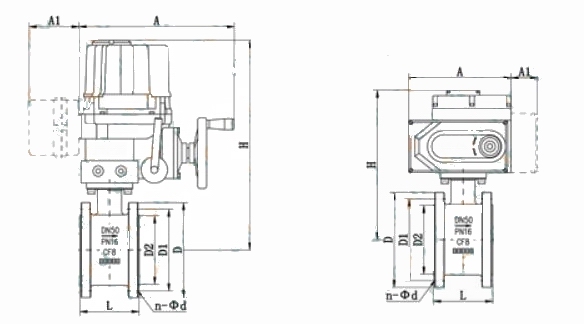

進口電動超薄型球閥外形尺寸--
| 公稱通徑DN | L | D | D1 | D2 | n-Φd | H普通型 | H防爆型 | A普通型 | A防爆型 | A1普通型 | A1防爆型 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 35 | 95 | 65 | 45 | 4-M12 | 291 | 350 | 155.2 | 150 | 40 | 137 |
| 20 | 38 | 105 | 75 | 55 | 4-M12 | 296 | 360 | 155.2 | 150 | 40 | 137 |
| 25 | 42 | 115 | 85 | 65 | 4-M12 | 301 | 365 | 155.2 | 150 | 40 | 137 |
| 32 | 50 | 135 | 100 | 78 | 4-M16 | 311 | 380 | 195 | 180 | 40 | 137 |
| 40 | 60 | 145 | 110 | 85 | 4-M16 | 318 | 400 | 195 | 180 | 40 | 137 |
| 50 | 70 | 160 | 125 | 100 | 4-M16 | 326 | 420 | 234 | 200 | 40 | 137 |
| 65 | 95 | 180 | 145 | 120 | 4-M16 | 336 | 430 | 234 | 200 | 40 | 137 |
| 80 | 118 | 195 | 160 | 135 | 8-M16 | 363 | 470 | 271 | 220 | 40 | 137 |
| 100 | 140 | 215 | 180 | 155 | 8-M16 | 383 | 480 | 325 | 230 | 40 | 137 |
| 125 | 175 | 245 | 210 | 185 | 8-M16 | 403 | 510 | 414 | 230 | 40 | 137 |
| 150 | 210 | 280 | 240 | 210 | 8-M16 | 418 | 510 | 420 | 230 | 40 | 137 |
