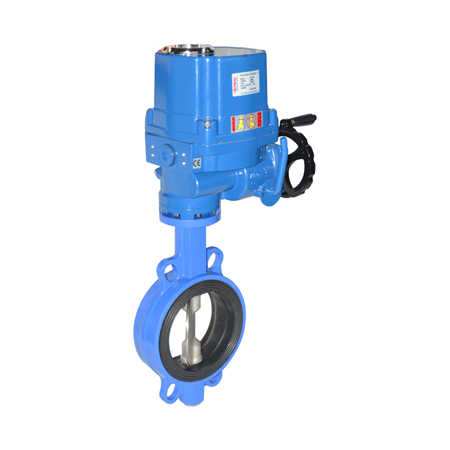

進口電動防爆EXdII BT4蝶閥
類別：進口電動閥門 ? 發布時間：2020-12-30 16:38 ? 瀏覽： 次
格林巴赫托普，巴赫BACH進口泵閥品牌。
格林巴赫托普,專注于進口電動防爆EXdII BT4蝶閥制造商,主要產品：水泵，閥門，水處理設備等系列產品的制造、銷售、售后服務，進口電動防爆EXdII BT4蝶閥等級產品應用在化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水等領域。
描述
產品概述及用途
防爆電動蝶閥的防爆等級為EXdII BT4 隔爆型，蝶閥體積小、用料少、重量輕、口徑越大相對其他閥更經濟實惠。電動執行器旋轉90°慢開式，操作簡單。同時該閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，當開啟度在大約15°至70°之間時，又能進行靈敏的流量控制，因此大口徑的流量調節，蝶閥具有較大的優勢。不適用于有顆粒和溫度偏高的工藝介質中。
特點與標準
密封閥座水線條設計，閥板密封面平面設計，徹底避免氣動閥因長時間不開而造成的卡位現象
閥板上下中孔處，采用球型摩擦面設計，扭矩更小，密封性更好
閥座無靠背設計，扭矩更輕，也方便用戶自行更換閥座
法蘭對夾孔連接適用多種標準,有不銹鋼閥體與FTFE閥座可選
產品主要性能參數
| 電動執行器 | 普通開關型、無源觸點開關型、電位計型帶電阻輸出/電位計型帶4-20mA、調節型輸入輸出4-20mA |
| 防爆電動執行器 | EX dⅡBT4 EX d11 CT6調節型、開關型 |
| 電壓 | AC220V、AC110V、AC380V、DC12V、DC24V、DC110V |
| 公稱通徑 | DN25-2000mm |
| 公稱壓力 | 1.0MPa~1.6MPa |
| 適用溫度 | -30~+150℃ |
| 連接方式 | 對夾式、凸耳對夾式、法蘭式 |
| 閥體結構 | A型 |
| 閥體材質 | 球墨鑄鐵、鋁合金、WCB、304、316、316L |
| 閥板材質 | 球鐵鍍鎳、尼龍、304、316、316L、2507、1.4529 |
| 閥座襯里 | PTFE、EPDM、NBR |
| 適用介質 | 油類、水液，氣體等 |
電動蝶閥流量系數KV值
| 尺寸size | 閥門開度KV值 | |||||||||
| 10° | 20° | 30° | 40° | 50° | 60° | 70° | 80° | 90° | ||
| DN40 | 1-1/2′ | 0.7 | 2.4 | 6.9 | 14.2 | 22 | 36 | 59 | 81 | 113 |
| DN50 | 2′ | 1.1 | 3.8 | 10.2 | 22 | 38 | 60 | 100 | 132 | 193 |
| DN65 | 2-1/2′ | 2 | 7.5 | 18.2 | 35 | 61 | 95 | 187 | 240 | 315 |
| DN80 | 3′ | 2.5 | 9.8 | 26 | 48 | 83 | 126 | 214 | 338 | 425 |
| DN100 | 4′ | 3.8 | 14.6 | 39 | 72 | 119 | 221 | 361 | 606 | 723 |
| DN125 | 5′ | 6.5 | 24 | 62 | 118 | 217 | 394 | 599 | 1038 | 1243 |
| DN150 | 6′ | 10 | 42 | 95 | 175 | 326 | 542 | 873 | 1260 | 1859 |
| DN200 | 8′ | 19 | 64 | 165 | 306 | 573 | 995 | 15567 | 2310 | 3124 |
| DN250 | 10′ | 28 | 101 | 245 | 451 | 836 | 1462 | 2253 | 3256 | 4757 |
| DN300 | 12′ | 34 | 129 | 312 | 615 | 1137 | 2125 | 3248 | 4991 | 7058 |
| DN350 | 14′ | 47 | 163 | 390 | 795 | 1498 | 2573 | 3980 | 5749 | 8319 |
| DN400 | 16′ | 62 | 231 | 508 | 1077 | 1971 | 3381 | 5385 | 8099 | 11468 |
| DN450 | 18′ | 75 | 256 | 621 | 1208 | 2315 | 3925 | 6331 | 9474 | 13612 |
| DN500 | 20′ | 103 | 346 | 859 | 1692 | 3086 | 5348 | 8513 | 13109 | 18748 |
| DN600 | 24′ | 139 | 494 | 1153 | 2389 | 4466 | 7561 | 11945 | 18088 | 25217 |
防爆電動蝶閥尺寸圖
聲明：本產品介紹中所有文字、數據、圖片考慮到使用工況條件不同，難免會產生誤差、不恰當或是有不充分的描述，故均適用于參考，同一種產品在不同的場合與工況有不同的搭配，如果您對本文中所提供的產品內容有任何疑問，如果您是非專業人士，歡迎您向本公司來電咨詢，請您聯系我們，我們將竭誠為您服務！
