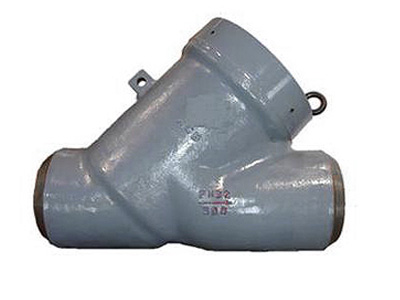

電站特殊專用閥門（直流式止回閥）
類別：止回閥 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次
用途
安裝在水平管道，作為自動防止介質逆流的安全裝置。
結構簡述
1、閥瓣作升降運動，連通管使閥瓣的上腔與閥門出口連通，在閥瓣升起與回落時，減少了沖擊和振動，并使閥瓣達到全行程。
2，閥體為“Y”型，阻力小，導向筋上堆焊鐵基硬質合金，閥體上腔導向套采用不銹鋼材料制成，保證閥瓣動作靈活。
3、壓力自緊式密封機構，靠介質本身壓力密封，壓力越高，密封性越好。
4、閥瓣與閥座密封面采用鉆基硬質合金等離子噴焊而成，硬度高、抗沖蝕、抗擦傷、經久耐用。
主要零件材料：
| 件號 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 零件名稱 | 閥體 | 閥蓋 | 閥座 | 閥瓣 | 密封圈 | 四合環 | 螺栓 | 連接管 |
| 材料 | 碳鋼 | 碳鋼 | 碳鋼 | 碳鋼 | 石錦盤根 | 滲氨鋼 | 合金鋼 | 碳鋼 |
主要外形尺寸和連接尺寸：
| 公稱通徑DN | 主要外形尺寸和連接尺寸/mm | 配管尺寸/mm | |||||||
| L | α | H1 | H2 | Do | D1 | D2 | h | ||
| 300 | 1370 | 400 | 238 | 854 | 686 | 306 | 406 | 200 | φ406×50 |
| 350 | 1372 | 405 | 258 | 870 | 670 | 326 | 426 | 220 | φ426×50 |
