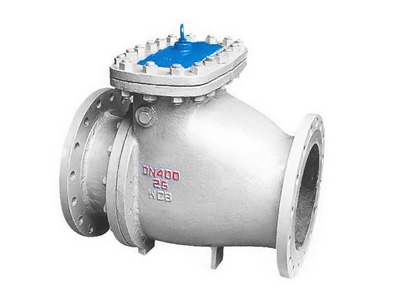

PH44H-25排渣止回閥
類別：止回閥 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次
止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。水泵吸水關的底閥也屬于止回閥類。
啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。
止回閥按結構劃分，可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式和臥式兩種。旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。蝶式止回閥為直通式、以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接和焊接三種。
排渣止回閥主要適用于不超過6.4MPa、工作溫度≤200℃的礦山、冶金、電力、化工、污水排放等行業輸送礦漿、砂漿、污水。
主要性能規范：
| 型號 | 公稱壓力PN(MPa) | 試驗壓力（MPa） | 工作溫度℃ | 工作壓力(MPa) | 適用介質 | |
| 殼體 | 密封 | |||||
| PH44H-10C | 1.0 | 1.5 | 1.1 | ≤200 | 1.0 | 灰渣混合物 |
| PH44H-16C | 1.6 | 2.4 | 1.76 | 1.6 | ||
| PH44H-25 | 2.5 | 3.8 | 2.8 | 2.5 | ||
主要尺寸：
| 型號 | 公稱 通徑 DN（mm） |
主要尺寸（mm） | |||||||
| L | D | D1 | D2 | Z-φd | b | f | H | ||
| PH44H-10C | 80 | 241 | 200 | 160 | 132 | 8-φ18 | 20 | 3 | 260 |
| 100 | 292 | 220 | 180 | 156 | 8-φ18 | 20 | 3 | 270 | |
| 150 | 356 | 285 | 240 | 212 | 8-φ22 | 22 | 3 | 290 | |
| 200 | 495 | 340 | 295 | 268 | 8-φ22 | 22 | 3 | 345 | |
| 250 | 622 | 395 | 350 | 320 | 12-φ22 | 24 | 3 | 412 | |
| 300 | 698 | 445 | 400 | 370 | 12-φ22 | 26 | 4 | 468 | |
| 350 | 787 | 505 | 460 | 430 | 16-φ22 | 28 | 4 | 524 | |
| 400 | 900 | 565 | 515 | 482 | 16-φ26 | 30 | 4 | 600 | |
| 450 | 918 | 615 | 565 | 532 | 20-φ26 | 32 | 4 | 670 | |
| 500 | 978 | 670 | 620 | 585 | 20-φ26 | 34 | 4 | 750 | |
| PH44H-16C | 80 | 241 | 200 | 160 | 132 | 8-φ18 | 20 | 3 | 260 |
| 100 | 292 | 220 | 180 | 156 | 8-φ18 | 20 | 3 | 270 | |
| 150 | 356 | 285 | 240 | 212 | 8-φ22 | 24 | 3 | 290 | |
| 200 | 495 | 340 | 295 | 268 | 12-φ22 | 24 | 3 | 345 | |
| 250 | 622 | 405 | 355 | 320 | 12-φ26 | 26 | 3 | 412 | |
| 300 | 698 | 460 | 410 | 370 | 12-φ26 | 28 | 4 | 468 | |
| 350 | 787 | 520 | 470 | 429 | 16-φ26 | 30 | 4 | 524 | |
| 400 | 900 | 580 | 525 | 480 | 16-φ30 | 32 | 4 | 600 | |
| 450 | 918 | 640 | 585 | 548 | 20-φ30 | 34 | 4 | 670 | |
| 500 | 978 | 705 | 650 | 608 | 20-φ34 | 44 | 4 | 750 | |
| PH44H-25 | 80 | 318 | 200 | 160 | 132 | 8-φ18 | 24 | 3 | 260 |
| 100 | 356 | 235 | 190 | 156 | 8-φ22 | 24 | 3 | 270 | |
| 150 | 444 | 300 | 250 | 212 | 8-φ26 | 28 | 3 | 290 | |
| 200 | 535 | 360 | 310 | 278 | 12-φ26 | 30 | 3 | 345 | |
| 250 | 622 | 425 | 370 | 335 | 12-φ30 | 32 | 3 | 412 | |
| 300 | 711 | 485 | 430 | 390 | 16-φ30 | 34 | 4 | 648 | |
| 350 | 838 | 555 | 490 | 450 | 16-φ33 | 38 | 4 | 524 | |
| 400 | 864 | 620 | 550 | 505 | 16-φ36 | 40 | 4 | 600 | |
| 450 | 978 | 670 | 600 | 555 | 20-φ36 | 42 | 4 | 670 | |
| 500 | 1016 | 730 | 660 | 615 | 20-φ36 | 44 | 4 | 750 | |
