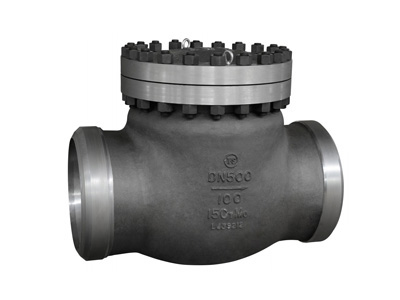

SG61H-100水壓試驗堵閥
類別：止回閥 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次
用途
安裝在鍋爐過熱器出口，再熱器入口，出口蒸汽管道上，作為進行水壓試驗 時的隔離裝置，水壓后拆除內部堵板，作為管道使用，下次水壓時可再次裝入堵板。
結構簡述
1、采用壓力自緊密封結構，兩端支管為焊接連接。
2、采用平面O型圈密封，閥座采用不銹鋼堆焊而成。
3、水壓試驗時裝入堵板，水壓試驗后取出堵板，可多次進行水壓試驗。
安裝說明
1、閥門安裝必須按閥體上流向箭頭方向安裝，水壓試驗后取出的堵板，O型圈妥善保管。
2、試驗水溫為20~70℃
型號編制：
例如：28"SY364Y900LbC9，表示900Lb 28"焊接端 渦輪傳動水壓試驗閥 下翻版式 密封面材料為硬質合金 閥體材料為WC9
主要性能規范：
| 產品型號 | 公稱壓力 | 殼體試驗壓力（MPa) | 密封試驗壓力（MPa) |
| SD61X-600Lb SD364Y-600Lb | 600Lb | 15.0 | 11.0 |
| SD61X-900LbC9 SD364Y-900LbC9 | 900Lb | 22.5 | 16.5 |
| SD61X-3000LbC9 | 3000Lb | 47.5 | 34. 7 |
| SD61Y-64 | 6.4 | 9.6 | 7.1 |
| SD61Y-P(54)50V | P(54)50V | 15 .0 | 6.3 |
| SD61Y-P(54)64V | P(54)64V | 15 | 8.0 |
| SD61Y-P(35)64 | P(35)64 | 15 | 8 |
| SD61Y-100 | 10.0 | 15.0 | 6.5 |
| SD61YP(55)50V | P(55)50V | 17.25 | 6.5 |
尺寸圖紙：
主要外形尺寸：
| 型號規格 | 尺寸（mm) | |||
| L | d | D | H | |
| 22"SD61X-600Lb | 1295 | 500 | 586 | 655 |
| 28"SD61X-900LbC9 | 1753 | 608 | 762 | 1012 |
| 22"SD61X-3000LbC9 | 1499 | 330 | 580 | 970 |
| 22"SD364Y-600Lb | 1295 | 500 | 584 | 700 |
| 34"SD364Y-600Lb | 1753 | 778 | 882 | 1044 |
| 22"SD364Y-900Lb | 1455 | 476 | 570 | 910 |
| 28"SD364Y-900Lb | 1753 | 608 | 762 | 1007 |
| 350SD61Y-64 | 900 | 325 | 410 | 555 |
| 400SD61H-40 | 950 | 385 | 465 | 570 |
| 450SD61Y-P5450V | 1100 | 450 | 560 | 695 |
| 500SD61Y-P5464V | 1100 | 460 | 570 | 705 |
| 530SD61Y-P3564 | 1100 | 515 | 570 | 734 |
| 950SD61YP5550V | 1850 | 930 | 1120 | 1340 |
| 1000SD61Y100 | 1850 | 995 | 1135 | 1310 |
