類別：針型閥 ? 發布時間：2020-12-25 12:28 ? 瀏覽： 次

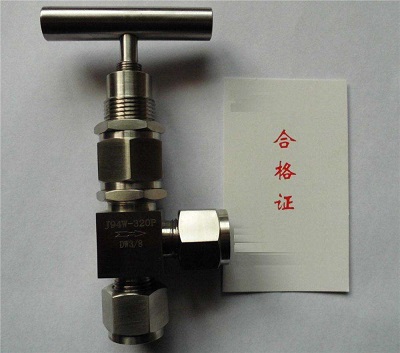

上海滬貢閥門制造有限公司從事〖角式卡套針型閥〗的供應商,可提供角式卡套針型閥結構圖,角式卡套針型閥外形尺寸圖,角式卡套針型閥型號,角式卡套針型閥作用特點,角式卡套針型閥工作原理,角式卡套針型閥批發廠家,角式卡套針型閥執行標準,歡迎新老客戶來電，來函，我們將為您提供貼心的服務。以下就是關于角式卡套針型閥說明書的詳細概述:
設計制造：GB/T 12224-1989，JB/T 7747-1995，
連接形式：卡套式，
結構特征：錐螺紋密封，
閥門檢驗和試驗：GB/T 13927-1992。
驗標準(單位Unit：MPa) ：
試驗項目：TESTITEM壓力值PRESSUREVALVE
公稱壓力：NominalPressure6.4
殼體試驗：ShellTest9.6
密封試驗：Test7.0
氣壓試驗：AirPressureTest0.9
適用溫度：SuitableTemperatue≤180℃
適用介質：SuitableMedium水、蒸汽、油品等Water,Steam,Oilgoods
主要零件材料/Materials of main parts
| 序號 NO. |
零件名稱 Part name |
材質 Material |
| 1 | 連接螺母 Connector Nut | 20# A105 SS304 SS304L SS316 SS316L |
| 2 | 卡套 Ferrule & Ferrule Set | 20# A105 SS304 SS304L SS316 SS316L |
| 3 | 閥體 Body | 20# A105 SS304 SS304L SS316 SS316L |
| 4 | 填料墊 Packing Seat | PTFE 柔性石墨(Expanded Graphite) 金屬盤根(Matel and Graphite) |
| 5 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) |
| 6 | 填料壓蓋 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L |
| 7 | 鎖緊螺母 Lock Nut | 20# A105 SS304 SS304L SS316 SS316L |
| 8 | 閥桿 Stem | 20# A105 SS304 SS304L SS316 SS316L |
| 9 | 手輪 Handle | 20# A105 SS304 SS304L SS316 SS316L |
| 10 | 帶帽螺母 Hooded Nut | 20# A105 SS304 SS304L SS316 SS316L |
尺寸圖:
| ITEM NO. | ø | L | H | D0 |
| J94W/H | ø8 | 38 | 92 | ø70 |
| J94W/H | ø10 | 38 | 92 | ø70 |
| J94W/H | ø12 | 39 | 92 | ø70 |
| J94W/H | ø14 | 40 | 94 | ø70 |
| J94W/H | ø18 | 42 | 100 | ø80 |
角式卡套針型閥是一種可以精確調整的閥門，用途較廣，比如火焰切割用的割距，調整火焰溫度的旋鈕就是角式卡套針型閥。儀表角式卡套針型閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。角式卡套針型閥的閥芯就是一個很尖的圓錐體，好象針一樣插入閥座，由此得名。
|
角式卡套針型閥工作原理 角式卡套針型閥形比其他類型的閥門能夠耐受更大的壓力,密封性能好,所以一般用于較小流量,較高壓力的氣體或者液體介質的密封.角式卡套針型閥與壓力表配合使用.一般的角式卡套針型閥形都做成螺紋連接。公稱壓力：PN2.5 PN4 PN6.4 PN16 PN32Mpa 公稱通徑：DN5～DN25 適用介質：油﹑水﹑氣等多種非腐蝕性或腐蝕性介質 適用溫度：-20℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃等制造材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov等 |
|
角式卡套針型閥有哪些技術參數 1、公稱通徑6~40mm 2、壓力范圍1.6～42Mpa 3、適用介質水、油品、蒸汽、石油氣等 4、制造標準GB ANSI JIS |
|
角式卡套針型閥在安裝的時候應該注意哪些事項 1、安裝位置、高度、進出口方向必須符合設計要求，注意介質流動的方向應與閥體所標箭頭方向一致，連接應牢固緊密。 2、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍;試驗持續的時間符合GB 50243的要求。 |
|
角式卡套針型閥針對不同工況應如何選用應對 1、低溫介質的管路系統和裝置上，宜選用加上閥蓋的低溫角式卡套針型閥。 2、煉油裝置的催化裂化裝置的管路系統上，可選用升降桿式角式卡套針型閥。 3、化工系統的酸堿等腐蝕性介質的裝置和管路系統中，宜選用奧氏體不銹鋼制造的、聚四氟乙烯為閥座密封圈的全不銹鋼角式卡套針型閥。 4、冶金系統、電力系統、石化裝置、城市供熱系統中的高溫介質的管路系統或裝置上，可選用金屬對金屬密封角式卡套針型閥。 5、需要進行流量調節時，可選用蝸輪蝸桿傳動的、氣動或電動的帶V 形開口的調節角式卡套針型閥。 6、石油、天然氣的輸送主管線、需要清掃管線的，又需埋設在地下的，選用全通徑、全焊接結構的角式卡套針型閥;埋設在地上的，選擇全通徑焊接連接或法蘭連接的球閥。 7、成品油的輸送管線和貯存設備，選用法蘭連接的角式卡套針型閥。 8、城市煤氣和天然氣的管路上，選用法蘭連接和內螺紋連接的角式卡套針型閥。 9、冶金系統中的氧氣管路系統中，宜選用經過嚴格脫脂處理，法蘭連接的角式卡套針型閥。 |
