類別：針型閥 ? 發布時間：2020-12-25 12:28 ? 瀏覽： 次

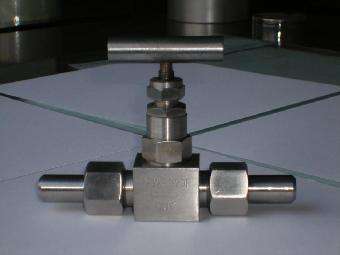

上海滬貢閥門制造有限公司從事〖不銹鋼外螺紋針型閥〗的供應商,可提供不銹鋼外螺紋針型閥結構圖,不銹鋼外螺紋針型閥外形尺寸圖,不銹鋼外螺紋針型閥型號,不銹鋼外螺紋針型閥作用特點,不銹鋼外螺紋針型閥工作原理,不銹鋼外螺紋針型閥批發廠家,不銹鋼外螺紋針型閥執行標準,歡迎新老客戶來電，來函，我們將為您提供貼心的服務。以下就是關于不銹鋼外螺紋針型閥說明書的詳細概述:
特性:
1. 制造標準: GB/T12224-2005 JB/T7747-1995
2. 連接形式: 接管對焊連接
3. 結構特征:錐面密封,活動閥瓣
4. 閥門檢驗和試驗: GB/T13927-1992
5. 公稱壓力:≤10000Psi
6. 適用工作溫度:-29℃～+538℃
7. 適用介質:水,油,氣及腐蝕性與非腐蝕性介質
8. 公稱通徑:DN6,DN10,DN15,DN20,DN25
主要零件材料/Materials of main parts
| 序號 NO. |
零件名稱 Part name |
材質 Material |
| 1 | 焊接接管 Weld tube | 20# A105 SS304 SS304L SS316 SS316L |
| 2 | 平墊圈Plain washer | PTFE RTFE |
| 3 | 連接螺母 Connector Nut | 20# A105 SS304 SS304L SS316 SS316L |
| 4 | 閥體 Body | 20# A105 SS304 SS304L SS316 SS316L |
| 5 | 閥蓋墊片 Bonnet Gasket | 紫銅(Red copper) PTFE |
| 6 | 閥蓋Bonnet | 20# A105 SS304 SS304L SS316 SS316L |
| 7 | 填料墊 Packing Seat | PTFE 柔性石墨(Expanded Graphite) 金屬盤根(Matel and Graphite) |
| 8 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) |
| 9 | 填料壓蓋 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L |
| 10 | 鎖緊螺母 Lock Nut | 20# A105 SS304 SS304L SS316 SS316L |
| 11 | 閥桿 Stem | 20# A105 SS304 SS304L SS316 SS316L |
| 12 | 手輪 Handle | 20# A105 SS304 SS304L SS316 SS316L |
| 13 | 帶帽螺母 Hooded Nut | 20# A105 SS304 SS304L SS316 SS316L |
尺寸圖:
| ITEM NO. | 公稱通徑 DN Nominal bore |
M | ø | L1 | L | H | D0 |
| J23W/H-1 | DN6 | M20*1.5 | ø14 | 66 | 140 | 96 | 63 |
| J23W/H-2 | DN10 | M24*1.5 | ø18 | 78 | 160 | 115 | 78 |
| J23W/H-3 | DN15 | M30*2 | ø22 | 94 | 180 | 122 | 100 |
| J23W/H-4 | DN20 | M36*2 | ø28 | 108 | 220 | 156 | 110 |
| J23W/H-5 | DN25 | M39*2 | ø33 | 110 | 230 | 170 | 140 |
不銹鋼外螺紋針型閥是一種可以精確調整的閥門，用途較廣，比如火焰切割用的割距，調整火焰溫度的旋鈕就是不銹鋼外螺紋針型閥。儀表不銹鋼外螺紋針型閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。不銹鋼外螺紋針型閥的閥芯就是一個很尖的圓錐體，好象針一樣插入閥座，由此得名。
|
不銹鋼外螺紋針型閥工作原理 不銹鋼外螺紋針型閥形比其他類型的閥門能夠耐受更大的壓力,密封性能好,所以一般用于較小流量,較高壓力的氣體或者液體介質的密封.不銹鋼外螺紋針型閥與壓力表配合使用.一般的不銹鋼外螺紋針型閥形都做成螺紋連接。公稱壓力：PN2.5 PN4 PN6.4 PN16 PN32Mpa 公稱通徑：DN5～DN25 適用介質：油﹑水﹑氣等多種非腐蝕性或腐蝕性介質 適用溫度：-20℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃等制造材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov等 |
|
不銹鋼外螺紋針型閥有哪些技術參數 1、公稱通徑6~40mm 2、壓力范圍1.6～42Mpa 3、適用介質水、油品、蒸汽、石油氣等 4、制造標準GB ANSI JIS |
|
不銹鋼外螺紋針型閥在安裝的時候應該注意哪些事項 1、安裝位置、高度、進出口方向必須符合設計要求，注意介質流動的方向應與閥體所標箭頭方向一致，連接應牢固緊密。 2、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍;試驗持續的時間符合GB 50243的要求。 |
|
不銹鋼外螺紋針型閥針對不同工況應如何選用應對 1、低溫介質的管路系統和裝置上，宜選用加上閥蓋的低溫不銹鋼外螺紋針型閥。 2、煉油裝置的催化裂化裝置的管路系統上，可選用升降桿式不銹鋼外螺紋針型閥。 3、化工系統的酸堿等腐蝕性介質的裝置和管路系統中，宜選用奧氏體不銹鋼制造的、聚四氟乙烯為閥座密封圈的全不銹鋼不銹鋼外螺紋針型閥。 4、冶金系統、電力系統、石化裝置、城市供熱系統中的高溫介質的管路系統或裝置上，可選用金屬對金屬密封不銹鋼外螺紋針型閥。 5、需要進行流量調節時，可選用蝸輪蝸桿傳動的、氣動或電動的帶V 形開口的調節不銹鋼外螺紋針型閥。 6、石油、天然氣的輸送主管線、需要清掃管線的，又需埋設在地下的，選用全通徑、全焊接結構的不銹鋼外螺紋針型閥;埋設在地上的，選擇全通徑焊接連接或法蘭連接的球閥。 7、成品油的輸送管線和貯存設備，選用法蘭連接的不銹鋼外螺紋針型閥。 8、城市煤氣和天然氣的管路上，選用法蘭連接和內螺紋連接的不銹鋼外螺紋針型閥。 9、冶金系統中的氧氣管路系統中，宜選用經過嚴格脫脂處理，法蘭連接的不銹鋼外螺紋針型閥。 |
