類別：針型閥 ? 發布時間：2020-12-25 12:28 ? 瀏覽： 次

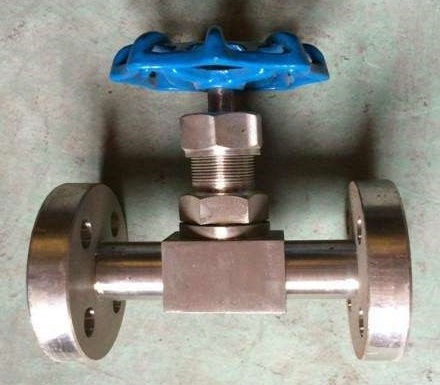

上海滬貢閥門制造有限公司從事〖J48W法蘭針型閥〗的供應商,可提供法蘭針型閥結構圖,法蘭針型閥外形尺寸圖,法蘭針型閥型號,法蘭針型閥作用特點,法蘭針型閥工作原理,法蘭針型閥批發廠家,法蘭針型閥執行標準,歡迎新老客戶來電，來函，我們將為您提供貼心的服務。以下就是關于J48W法蘭針型閥說明書的詳細概述:
J48W法蘭針型閥的密封性良好，一般用于較小流量，較高壓力的氣體或液體(如蒸汽、油品)介質的密封。該針型閥種類一般分為普通截止閥、針型截止閥、角式針型閥、儀表針型閥、波紋管針型閥、閥組等。針型截止閥的密封性良好，使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。
主要零件材料：
| 零件名稱 | 閥體 | 閥桿 | 閥底座 | 填料 | 填料閥蓋 | 手輪 |
| J48H-16 | 碳鋼 | 鉻不銹鋼 | 聚四氟乙稀 柔性石墨 |
碳鋼 | 優質碳鋼 | |
| J48W-25P | 鉻鎳不銹鋼 | 鉻不銹鋼 | 鉻鎳不銹鋼 | 不銹鋼 | ||
尺寸圖:
| 型號 | 公稱壓力(Mpa) | 公稱直徑DN(mm) | 尺寸(mm) | 閥體材料 | 工作溫度(℃) | 適用介質 | 重量(kg) | |||
| L | d | H | Do | |||||||
| J48W-16P | 1.6 | 10 | 118 | 8 | 100 | 80 | 1Cr18Ni9Ti | 450 | 水，蒸汽，堿，酸 | 3.2 |
| J48W-16P | 1.6 | 15 | 118 | 10 | 130 | 100 | 1Cr18Ni9Ti | 450 | 水，蒸汽，堿，酸 | 3.75 |
| J48W-16P | 1.6 | 20 | 128 | 14 | 150 | 140 | 1Cr18Ni9Ti | 450 | 水，蒸汽，堿，酸 | 5.5 |
| J48W-25P | 2.5 | 10 | 118 | 8 | 100 | 80 | 1Cr18Ni9Ti | 450 | 水，蒸汽，堿，酸 | 3.2 |
| J48W-25P | 2.5 | 15 | 118 | 10 | 130 | 100 | 1Cr18Ni9Ti | 450 | 水，蒸汽 | 3.75 |
| J48W-25P | 2.5 | 20 | 128 | 14 | 150 | 140 | 1Cr18Ni9Ti | 450 | 水，蒸汽 | 5.5 |
| J48H-10 | 1.0 | 10 | 118 | 8 | 100 | 80 | 碳鋼 | 425 | 水，蒸汽 | 3.2 |
| J48H-10 | 1.0 | 15 | 118 | 10 | 130 | 100 | 碳鋼 | 425 | 水，蒸汽 | 3.75 |
| J48H-10 | 1.0 | 20 | 128 | 14 | 150 | 140 | 碳鋼 | 425 | 水，蒸汽 | 5.5 |
J48W法蘭針型閥是一種可以精確調整的閥門，用途較廣，比如火焰切割用的割距，調整火焰溫度的旋鈕就是J48W法蘭針型閥。儀表J48W法蘭針型閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。J48W法蘭針型閥的閥芯就是一個很尖的圓錐體，好象針一樣插入閥座，由此得名。
|
法蘭針型閥工作原理 J48W法蘭針型閥形比其他類型的閥門能夠耐受更大的壓力,密封性能好,所以一般用于較小流量,較高壓力的氣體或者液體介質的密封.J48W法蘭針型閥與壓力表配合使用.一般的J48W法蘭針型閥形都做成螺紋連接。公稱壓力：PN2.5 PN4 PN6.4 PN16 PN32Mpa 公稱通徑：DN5～DN25 適用介質：油﹑水﹑氣等多種非腐蝕性或腐蝕性介質 適用溫度：-20℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃等制造材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov等 |
|
法蘭針型閥有哪些技術參數 1、公稱通徑6~40mm 2、壓力范圍1.6～42Mpa 3、適用介質水、油品、蒸汽、石油氣等 4、制造標準GB ANSI JIS |
|
法蘭針型閥在安裝的時候應該注意哪些事項 1、安裝位置、高度、進出口方向必須符合設計要求，注意介質流動的方向應與閥體所標箭頭方向一致，連接應牢固緊密。 2、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍;試驗持續的時間符合GB 50243的要求。 |
|
法蘭針型閥針對不同工況應如何選用應對 1、低溫介質的管路系統和裝置上，宜選用加上閥蓋的低溫J48W法蘭針型閥。 2、煉油裝置的催化裂化裝置的管路系統上，可選用升降桿式J48W法蘭針型閥。 3、化工系統的酸堿等腐蝕性介質的裝置和管路系統中，宜選用奧氏體不銹鋼制造的、聚四氟乙烯為閥座密封圈的全不銹鋼J48W法蘭針型閥。 4、冶金系統、電力系統、石化裝置、城市供熱系統中的高溫介質的管路系統或裝置上，可選用金屬對金屬密封J48W法蘭針型閥。 5、需要進行流量調節時，可選用蝸輪蝸桿傳動的、氣動或電動的帶V 形開口的調節J48W法蘭針型閥。 6、石油、天然氣的輸送主管線、需要清掃管線的，又需埋設在地下的，選用全通徑、全焊接結構的J48W法蘭針型閥;埋設在地上的，選擇全通徑焊接連接或法蘭連接的球閥。 7、成品油的輸送管線和貯存設備，選用法蘭連接的J48W法蘭針型閥。 8、城市煤氣和天然氣的管路上，選用法蘭連接和內螺紋連接的J48W法蘭針型閥。 9、冶金系統中的氧氣管路系統中，宜選用經過嚴格脫脂處理，法蘭連接的J48W法蘭針型閥。 |
