類別：針型閥 ? 發布時間：2020-12-25 12:27 ? 瀏覽： 次
上海滬貢閥門制造有限公司從事〖M604W三閥組〗的供應商,可提供三閥組結構圖,三閥組外形尺寸圖,三閥組型號,三閥組作用特點,三閥組工作原理,三閥組批發廠家,三閥組執行標準,歡迎新老客戶來電，來函，我們將為您提供貼心的服務。以下就是關于M604W三閥組說明書的詳細概述:
M604W-6000(PSI)C.P.R 型三閥組適用于美國羅斯蒙特公司的1151系列電容差壓變送器。其作用是從引壓點將信號引入變送器正、負測量室，便引壓點與測量室接通或斷開，是1151電容變送器不可缺少的配件。
M604W-6000(PSI)C.P.R 型三閥組由高低壓閥和平衡閥組成，三個閥的組件結構完全相同。閥的通或斷由閥桿帶動閥瓣移動而定。
特性:
1. 制造標準: ASME B16.34-2004
2. 連接形式: 法蘭連接
3. 結構特征: 錐面密封
4. 閥門檢驗與試驗: API598-1996
5. 公稱壓力: ≤6000Psi
6. 適用工作溫度: -29℃～+538℃
7. 適用介質: 水,油,氣等腐蝕性與非腐蝕性介質
8. 材質: 碳鋼(A105,20#,35#);不銹鋼(304,304L,316,316L,321)
9. 公稱通徑: DN6

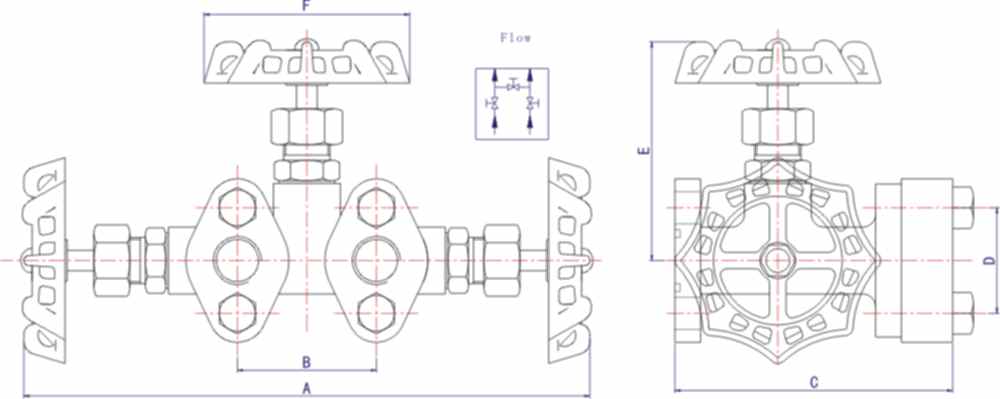

| 貨號 ITEM NO. |
連接尺寸 Connections Size |
A | B | C | D | E | F |
| M604W-12/6K | Oval flange with 1/2”NPT | 220 | 54 | 108 | 41.3 | 85 | 80 |
M604W三閥組是一種可以精確調整的閥門，用途較廣，比如火焰切割用的割距，調整火焰溫度的旋鈕就是M604W三閥組。儀表M604W三閥組是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。M604W三閥組的閥芯就是一個很尖的圓錐體，好象針一樣插入閥座，由此得名。
|
三閥組工作原理 M604W三閥組形比其他類型的閥門能夠耐受更大的壓力,密封性能好,所以一般用于較小流量,較高壓力的氣體或者液體介質的密封.M604W三閥組與壓力表配合使用.一般的M604W三閥組形都做成螺紋連接。公稱壓力：PN2.5 PN4 PN6.4 PN16 PN32Mpa 公稱通徑：DN5～DN25 適用介質：油﹑水﹑氣等多種非腐蝕性或腐蝕性介質 適用溫度：-20℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃等制造材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov等 |
|
三閥組有哪些技術參數 1、公稱通徑6~40mm 2、壓力范圍1.6～42Mpa 3、適用介質水、油品、蒸汽、石油氣等 4、制造標準GB ANSI JIS |
|
三閥組在安裝的時候應該注意哪些事項 1、安裝位置、高度、進出口方向必須符合設計要求，注意介質流動的方向應與閥體所標箭頭方向一致，連接應牢固緊密。 2、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍;試驗持續的時間符合GB 50243的要求。 |
|
三閥組針對不同工況應如何選用應對 1、低溫介質的管路系統和裝置上，宜選用加上閥蓋的低溫M604W三閥組。 2、煉油裝置的催化裂化裝置的管路系統上，可選用升降桿式M604W三閥組。 3、化工系統的酸堿等腐蝕性介質的裝置和管路系統中，宜選用奧氏體不銹鋼制造的、聚四氟乙烯為閥座密封圈的全不銹鋼M604W三閥組。 4、冶金系統、電力系統、石化裝置、城市供熱系統中的高溫介質的管路系統或裝置上，可選用金屬對金屬密封M604W三閥組。 5、需要進行流量調節時，可選用蝸輪蝸桿傳動的、氣動或電動的帶V 形開口的調節M604W三閥組。 6、石油、天然氣的輸送主管線、需要清掃管線的，又需埋設在地下的，選用全通徑、全焊接結構的M604W三閥組;埋設在地上的，選擇全通徑焊接連接或法蘭連接的球閥。 7、成品油的輸送管線和貯存設備，選用法蘭連接的M604W三閥組。 8、城市煤氣和天然氣的管路上，選用法蘭連接和內螺紋連接的M604W三閥組。 9、冶金系統中的氧氣管路系統中，宜選用經過嚴格脫脂處理，法蘭連接的M604W三閥組。 |
