類別：針型閥 ? 發布時間：2020-12-25 12:27 ? 瀏覽： 次
上海滬貢閥門制造有限公司從事〖J19H壓力表三通閥(內絲)〗的供應商,可提供壓力表三通閥(內絲)結構圖,壓力表三通閥(內絲)外形尺寸圖,壓力表三通閥(內絲)型號,壓力表三通閥(內絲)作用特點,壓力表三通閥(內絲)工作原理,壓力表三通閥(內絲)批發廠家,壓力表三通閥(內絲)執行標準,歡迎新老客戶來電，來函，我們將為您提供貼心的服務。以下就是關于J19H壓力表三通閥(內絲)說明書的詳細概述:
特性:
1. 制造標準: GB/T12224-2005 JB/T7747-1995
2. 連接形式: 內螺紋連接(NPT,G,Rc,Rp…)
3. 結構特征: 錐面或球面密封
4. 閥門檢驗與試驗: GB/T13927-1992
5. 公稱壓力: ≤10000Psi
6. 適用工作溫度: -29℃～+538℃
7. 適用介質: 水，油，氣等腐蝕性或非腐蝕性介質
8. 公稱通徑: DN6,DN10,DN15,DN20,DN25
主要零件材料/Materials of main parts
| 序號 NO. |
零件名稱 Part name |
材質 Material |
| 1 | 排氣手輪Exhaust Handle | 20# A105 SS304 SS304L SS316 SS316L |
| 2 | 帶帽螺母 Hooded Nut | 20# A105 SS304 SS304L SS316 SS316L |
| 3 | 閥桿 Stem | 20# A105 SS304 SS304L SS316 SS316L |
| 4 | 閥體 Body | 20# A105 SS304 SS304L SS316 SS316L |
| 5 | 閥蓋墊片 Bonnet Gasket | 紫銅(Red copper) PTFE RTFE |
| 6 | 閥蓋Bonnet | 20# A105 SS304 SS304L SS316 SS316L |
| 7 | 填料墊 Packing Seat | PTFE 柔性石墨(Expanded Graphite) 金屬盤根(Matel and Graphite) |
| 8 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) |
| 9 | 填料壓蓋 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L |
| 10 | 鎖緊螺母 Lock Nut | 20# A105 SS304 SS304L SS316 SS316L |
| 11 | 閥桿 Stem | 20# A105 SS304 SS304L SS316 SS316L |
| 12 | 手輪 Handle | 20# A105 SS304 SS304L SS316 SS316L |

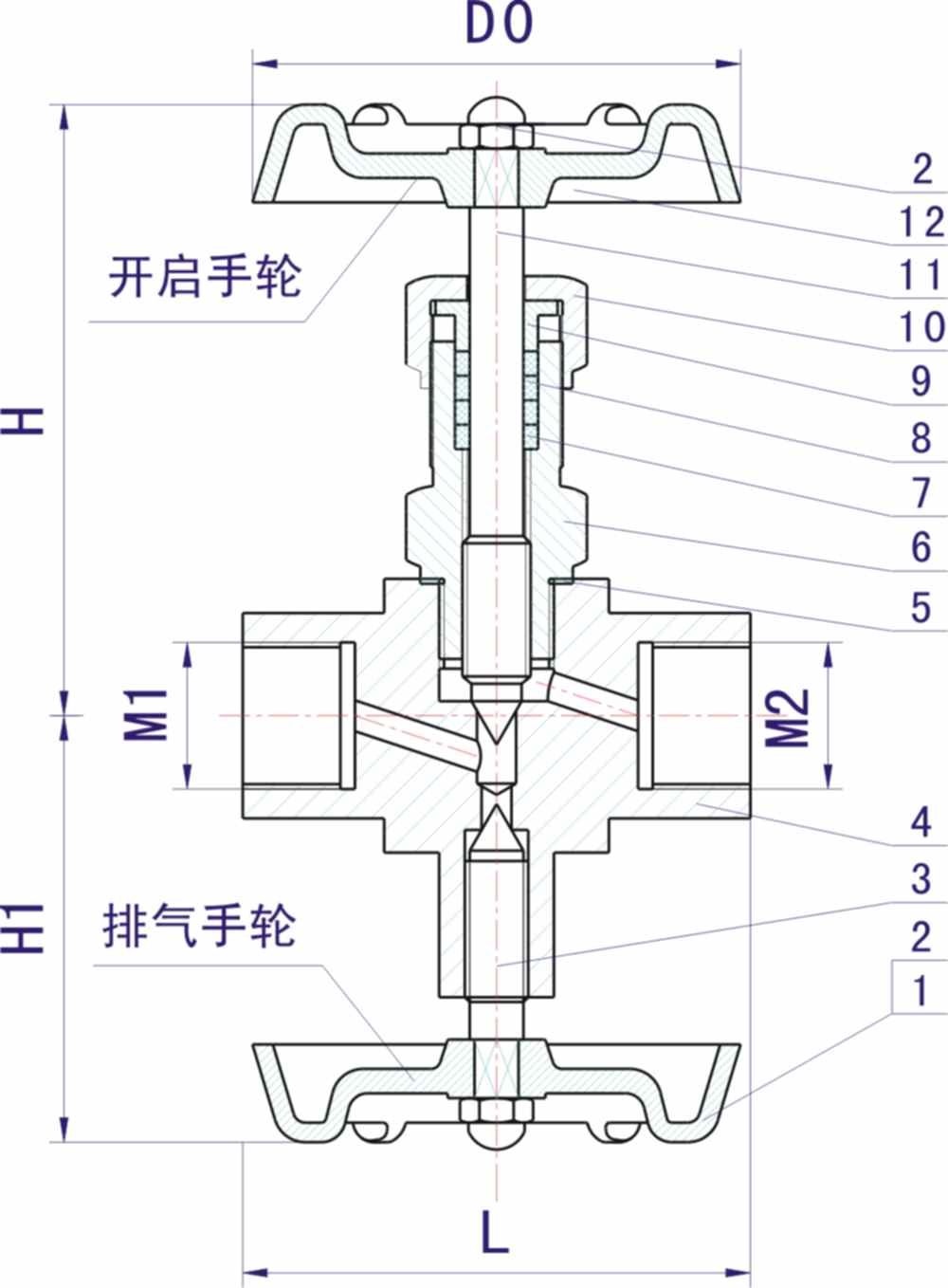

尺寸圖:
| 型號 ITEM NO. |
公稱通徑 DN |
M1 | M2 | L | H | H1 | D0 |
| J19H-1 | DN5 | G1/2 | M20X1.5 | 70 | 93 | 68 | ø63 |
J19H壓力表三通閥(內絲)是一種可以精確調整的閥門，用途較廣，比如火焰切割用的割距，調整火焰溫度的旋鈕就是J19H壓力表三通閥(內絲)。儀表J19H壓力表三通閥(內絲)是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。J19H壓力表三通閥(內絲)的閥芯就是一個很尖的圓錐體，好象針一樣插入閥座，由此得名。
|
壓力表三通閥(內絲)工作原理 J19H壓力表三通閥(內絲)形比其他類型的閥門能夠耐受更大的壓力,密封性能好,所以一般用于較小流量,較高壓力的氣體或者液體介質的密封.J19H壓力表三通閥(內絲)與壓力表配合使用.一般的J19H壓力表三通閥(內絲)形都做成螺紋連接。公稱壓力：PN2.5 PN4 PN6.4 PN16 PN32Mpa 公稱通徑：DN5～DN25 適用介質：油﹑水﹑氣等多種非腐蝕性或腐蝕性介質 適用溫度：-20℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃等制造材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov等 |
|
壓力表三通閥(內絲)有哪些技術參數 1、公稱通徑6~40mm 2、壓力范圍1.6～42Mpa 3、適用介質水、油品、蒸汽、石油氣等 4、制造標準GB ANSI JIS |
|
壓力表三通閥(內絲)在安裝的時候應該注意哪些事項 1、安裝位置、高度、進出口方向必須符合設計要求，注意介質流動的方向應與閥體所標箭頭方向一致，連接應牢固緊密。 2、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍;試驗持續的時間符合GB 50243的要求。 |
|
壓力表三通閥(內絲)針對不同工況應如何選用應對 1、低溫介質的管路系統和裝置上，宜選用加上閥蓋的低溫J19H壓力表三通閥(內絲)。 2、煉油裝置的催化裂化裝置的管路系統上，可選用升降桿式J19H壓力表三通閥(內絲)。 3、化工系統的酸堿等腐蝕性介質的裝置和管路系統中，宜選用奧氏體不銹鋼制造的、聚四氟乙烯為閥座密封圈的全不銹鋼J19H壓力表三通閥(內絲)。 4、冶金系統、電力系統、石化裝置、城市供熱系統中的高溫介質的管路系統或裝置上，可選用金屬對金屬密封J19H壓力表三通閥(內絲)。 5、需要進行流量調節時，可選用蝸輪蝸桿傳動的、氣動或電動的帶V 形開口的調節J19H壓力表三通閥(內絲)。 6、石油、天然氣的輸送主管線、需要清掃管線的，又需埋設在地下的，選用全通徑、全焊接結構的J19H壓力表三通閥(內絲);埋設在地上的，選擇全通徑焊接連接或法蘭連接的球閥。 7、成品油的輸送管線和貯存設備，選用法蘭連接的J19H壓力表三通閥(內絲)。 8、城市煤氣和天然氣的管路上，選用法蘭連接和內螺紋連接的J19H壓力表三通閥(內絲)。 9、冶金系統中的氧氣管路系統中，宜選用經過嚴格脫脂處理，法蘭連接的J19H壓力表三通閥(內絲)。 |
