類別：針型閥 ? 發布時間：2020-12-25 12:27 ? 瀏覽： 次

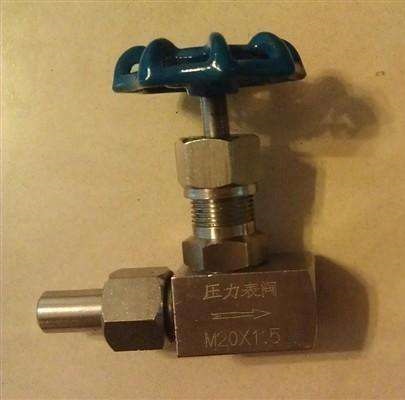

上海滬貢閥門制造有限公司從事〖J13W-HF,SS-6NVF8美標針型閥〗的供應商,可提供美標針型閥結構圖,美標針型閥外形尺寸圖,美標針型閥型號,美標針型閥作用特點,美標針型閥工作原理,美標針型閥批發廠家,美標針型閥執行標準,歡迎新老客戶來電，來函，我們將為您提供貼心的服務。以下就是關于J13W-HF,SS-6NVF8美標針型閥說明書的詳細概述:
J13W-HF,SS-6NVF8美標針型閥具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點，內螺紋針型閥是電站、煉油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。針形截止閥的密封性良好，使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。安裝時應使介質的流向與閥體上的箭頭方向一致。
零部件材料:
| 序號 NO. |
零件名稱 Part name |
材質 Material |
| 1 | 閥體 Body | 20# A105 SS304 SS304L SS316 SS316L |
| 2 | 閥蓋墊片 Bonnet Gasket | 紫銅(Red copper) PTFE |
| 3 | 閥蓋Bonnet | 20# A105 SS304 SS304L SS316 SS316L |
| 4 | 填料墊 Packing Seat | PTFE 柔性石墨(Expanded Graphite) 金屬盤根(Matel and Graphite) |
| 5 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) |
| 6 | 填料壓蓋 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L |
| 7 | 閥桿 Stem | 20# A105 SS304 SS304L SS316 SS316L |
| 8 | 手柄 Handle | 20# A105 SS304 SS304L SS316 SS316L |
| 9 | 內六角螺釘 Hexagon Screw | 20# A105 SS304 SS304L SS316 SS316L |
特性:
1. 制造標準: ASME B16.34-2004
2. 連接形式: 內螺紋連接(NPT,G,Rc,Rp…)
3. 結構特征: 錐面密封
4. 閥門檢驗與試驗: API 598-1996
5. 公稱壓力: ≤10000Psi
6. 適用工作溫度:-29℃～+538℃
7. 適用介質: 水，油，氣等腐蝕性與非腐蝕性介質
外型及連接尺寸:
| 型號 | 公稱通徑 DN Nominal bore |
Td | H | L | L1 | N |
| J13W-HF,SS-3NVF4 | DN6 | NPT1/4 | 75 | 58 | 75 | 60 |
| J13W-HF,SS-3NVF4 | G1/4 | 85 | 58 | - | 60 | |
| J13W-HF,SS-3NVF6 | DN10 | NPT3/8 | 75 | 58 | 78 | 60 |
| J13W-HF,SS-3NVF6 | G3/8 | 87 | 58 | - | 60 | |
| J13W-HF,SS-6NVF8 | DN15 | NPT1/2 | 77 | 68 | 86 | 60 |
| J13W-HF,SS-6NVF8 | G1/2 | 87 | 60 | - | 60 | |
| J13W-HF,SS-12NVF10 | DN20 | G3/4 | 100 | 70 | - | 60 |
| J13W-HF,SS-12NVF12 | DN25 | Rc1(Rp1) | 110 | 78 | - | 60 |
| J13W-HF | DN32 | G1-1/4 | 130 | 102 | - | 60 |
尺寸圖:
| 產品編碼 | 接頭尺寸 | L | H | Do | 重量（kg） |
| J21W-M4，SS-3NVF4-M4 | 1/4*NPTMXF | 68 | 65 | 57 | 0.4 |
| J21W--M6，SS-3NVF6-M6 | 3/8*NPTMXF | 68 | 65 | 57 | 0.4 |
| J21W--M8，SS-3NVF6-M8 | 1/2*NPTMXF | 86 | 78 | 63 | 0.6 |
J13W-HF,SS-6NVF8美標針型閥是一種可以精確調整的閥門，用途較廣，比如火焰切割用的割距，調整火焰溫度的旋鈕就是J13W-HF,SS-6NVF8美標針型閥。儀表J13W-HF,SS-6NVF8美標針型閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。J13W-HF,SS-6NVF8美標針型閥的閥芯就是一個很尖的圓錐體，好象針一樣插入閥座，由此得名。
|
美標針型閥工作原理 J13W-HF,SS-6NVF8美標針型閥形比其他類型的閥門能夠耐受更大的壓力,密封性能好,所以一般用于較小流量,較高壓力的氣體或者液體介質的密封.J13W-HF,SS-6NVF8美標針型閥與壓力表配合使用.一般的J13W-HF,SS-6NVF8美標針型閥形都做成螺紋連接。公稱壓力：PN2.5 PN4 PN6.4 PN16 PN32Mpa 公稱通徑：DN5～DN25 適用介質：油﹑水﹑氣等多種非腐蝕性或腐蝕性介質 適用溫度：-20℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃等制造材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov等 |
|
美標針型閥有哪些技術參數 1、公稱通徑6~40mm 2、壓力范圍1.6～42Mpa 3、適用介質水、油品、蒸汽、石油氣等 4、制造標準GB ANSI JIS |
|
美標針型閥在安裝的時候應該注意哪些事項 1、安裝位置、高度、進出口方向必須符合設計要求，注意介質流動的方向應與閥體所標箭頭方向一致，連接應牢固緊密。 2、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍;試驗持續的時間符合GB 50243的要求。 |
|
美標針型閥針對不同工況應如何選用應對 1、低溫介質的管路系統和裝置上，宜選用加上閥蓋的低溫J13W-HF,SS-6NVF8美標針型閥。 2、煉油裝置的催化裂化裝置的管路系統上，可選用升降桿式J13W-HF,SS-6NVF8美標針型閥。 3、化工系統的酸堿等腐蝕性介質的裝置和管路系統中，宜選用奧氏體不銹鋼制造的、聚四氟乙烯為閥座密封圈的全不銹鋼J13W-HF,SS-6NVF8美標針型閥。 4、冶金系統、電力系統、石化裝置、城市供熱系統中的高溫介質的管路系統或裝置上，可選用金屬對金屬密封J13W-HF,SS-6NVF8美標針型閥。 5、需要進行流量調節時，可選用蝸輪蝸桿傳動的、氣動或電動的帶V 形開口的調節J13W-HF,SS-6NVF8美標針型閥。 6、石油、天然氣的輸送主管線、需要清掃管線的，又需埋設在地下的，選用全通徑、全焊接結構的J13W-HF,SS-6NVF8美標針型閥;埋設在地上的，選擇全通徑焊接連接或法蘭連接的球閥。 7、成品油的輸送管線和貯存設備，選用法蘭連接的J13W-HF,SS-6NVF8美標針型閥。 8、城市煤氣和天然氣的管路上，選用法蘭連接和內螺紋連接的J13W-HF,SS-6NVF8美標針型閥。 9、冶金系統中的氧氣管路系統中，宜選用經過嚴格脫脂處理，法蘭連接的J13W-HF,SS-6NVF8美標針型閥。 |
