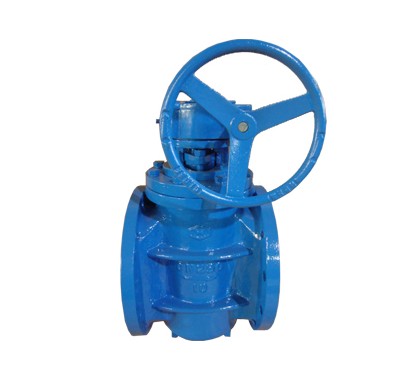

PLV-16偏心旋塞閥
類別：旋塞閥 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次
我公司PLV-16偏心旋塞閥獨具的偏心密封設計，較傳統旋塞閥大大降低了操作扭距，且最大限度地減少了密封面的磨損，延長了閥門的使用壽命。矩形直通流道，水頭損失小，流量調節線性佳。偏心旋塞閥適用于城市污水、工業污水、泥漿及清水等工作環境，作為截流或調節裝置使用，偏心旋塞閥使用雙偏心設計、降低摩擦，確保閥門零泄露。
◆產品特點
1、雙偏心設計、低摩擦開啟和關閉，確保零泄露
2、含鎳90％，3mm厚的堆焊閥座，或高性能樹脂閥座，能滿足多種的耐腐蝕要求
3、V型組合密封圈，可在不卸下操作裝置的情況下進行更換
4、密封膠加注口設計，可延長閥門適用周期
5、閥軸承為自潤滑材料，無需加潤滑脂，對閥軸磨損很小
6、旋塞體模壓熱包膠，無橡膠脫落和沖刷腐蝕的擔憂
7、閥蓋和閥體用O型圈密封，螺栓數量減少，方便維修
8、提供閥門進出口壓力表接頭，方便用戶控制和測定流量
◆主要零件材料
零件名稱 | 材質 |
閥體 | ASTM A216 WCB ASTM A351-CF8、CF8M、CF3、CF3M |
旋塞 | ASTM A216 WCB ASTM A351-CF8、CF8M、CF3、CF3M |
閥座 | 不銹鋼、鎳合金或樹脂 |
O型密封圈 | 橡膠EPDM、NBR |
軸承 | 自潤滑材料 |
閥蓋 | ASTM A216 WCB ASTM A351-CF8、CF8M、CF3、CF3M |
V型密封圈 | 橡膠EPDM、NBR |
壓蓋 | ASTM A216 WCB ASTM A351-CF8、CF8M、CF3、CF3M |
| Pressure | 150LB | |||||||||||||||
| Size | mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| in | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | 21/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | |
| L-RF | 108 | 117 | 127 | 140 | 165 | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | |
| L-BW | 152 | 178 | 203 | 216 | 229 | 267 | 305 | 330 | 356 | 381 | 394 | 457 | 533 | 610 | 686 | |
| H | 59 | 63 | 75 | 95 | 107 | 142 | 152 | 178 | 252 | 272 | 342 | 398 | 495 | 580 | 625 | |
| W | 400 | 400 | 500 | 500 | 600 | 600 | 820 | 820 | 300 | 300 | 320 | 320 | 350 | 380 | 380 | |
| Weight(kg) | 10 | 12 | 14 | 17 | 19 | 21 | 29 | 33 | 48 | 75 | 98 | 125 | 171 | 230 | 370 | |
| Pressure | 300LB | |||||||||||||||
| Size | mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| in | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | 21/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | |
| L-RF | 140 | 152 | 165 | 178 | 190 | 216 | 241 | 283 | 305 | 381 | 403 | 419 | 457 | 502 | 762 | |
| L-BW | 152 | 178 | 203 | 216 | 229 | 267 | 305 | 330 | 356 | 381 | 457 | 521 | 559 | 635 | 762 | |
| H | 59 | 63 | 75 | 95 | 107 | 142 | 152 | 178 | 252 | 272 | 342 | 398 | 495 | 580 | 625 | |
| W | 400 | 400 | 500 | 600 | 600 | 820 | 1000 | 1000 | 300 | 300 | 320 | 320 | 350 | 380 | 380 | |
| Weight(kg) | 12 | 14 | 16 | 19 | 21 | 24 | 31 | 36 | 61 | 86 | 130 | 190 | 255 | 380 | 560 | |
| Pressure | 600LB | |||||||||||||||
| Size | mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| in | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | 21/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | |
| L-RF,BW | 165 | 190 | 216 | 229 | 241 | 292 | 330 | 356 | 432 | 508 | 559 | 660 | 787 | 838 | 889 | |
| H | 59 | 63 | 75 | 95 | 107 | 142 | 152 | 178 | 252 | 272 | 342 | 398 | 495 | 580 | 625 | |
| W | 400 | 400 | 500 | 500 | 600 | 600 | 820 | 820 | 300 | 300 | 320 | 320 | 350 | 380 | 380 | |
| Weight(kg) | 14 | 16 | 18 | 20 | 24 | 29 | 35 | 47 | 91 | 129 | 210 | 320 | 660 | 920 | 1250 | |
| Pressure | 900LB | |||||||||||||||
| Size | mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| in | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | 21/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | |
| L-RF,BW | 229 | 229 | 254 | 279 | 305 | 368 | 419 | 381 | 457 | 559 | 610 | 737 | 939 | 965 | 1029 | |
| H | 59 | 63 | 75 | 95 | 107 | 142 | 152 | 178 | 252 | 272 | 342 | 398 | 495 | 580 | 625 | |
| W | 400 | 400 | 500 | 600 | 600 | 820 | 1000 | 1000 | 300 | 300 | 320 | 320 | 350 | 380 | 380 | |
| Weight(kg) | 17 | 29 | 21 | 24 | 30 | 37 | 44 | 65 | 110 | 160 | 255 | 380 | 810 | 1050 | 1460 | |
