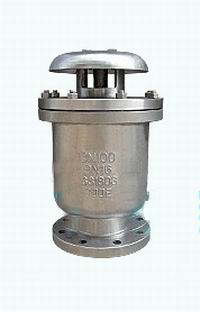

CARX新型復合式排氣閥
類別：排氣閥 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次
一、新型復合式排氣閥概述:
本產品用于管路上的最高點或有閉氣的地方，來排除管道的氣體來疏通管道，使管道達到正常工作。如不裝排氣閥，管道隨時出現氣阻，使管道出水容量達不到設計要求。其次：管道在運行時出現停電，停泵管道及時出現負壓力會引起管道振動或破裂，排、進氣閥就迅速把空氣吸入管內，防止管道振動或破裂。
二、新型復合式排氣閥工作原理:
當水進入管道時，塞頭停在定浮球上部，進行大量排氣，當空氣排完時，水流入閥內把球浮起，傳動塞頭到關閉，停止排氣。管道在正常運轉時自然會產生少量氣體，這些氣體全聚集到管道上部，到相當程度，閥內水位下降，浮球順水下降氣體從小孔排出。如出現停電、停泵，管內水流空時隨時會出現負壓，浮球順水下降，打開小孔帶動大孔進行大量進氣確保管道安全。注：排氣閥在使用過程中壓力不能低于0.03MPa，如低于0.03MPa排氣閥容易漏水，必須配一只閥門作為檢修用。
三、新型復合式排氣閥技術參數:
1、工作壓力：1.0MPa
2、介質：清水
3、使用溫度：常溫
四、新型復合式排氣閥零部件材質:
序號 | 名稱 | 材質 |
1 | 防雨蓋 | FCD--450 |
2 | 定位架 | FCD--450 |
3 | 導桿活塞 | SUS304 不銹鋼 |
4 | 密封圈 | BUNA-N/NBR |
5 | 密封墊圈 | BUNA-N/NBR |
6 | 密封圈壓板 | SUS304 不銹鋼 |
7 | 護桶 | SUS304 不銹鋼 |
8 | 浮球 | SUS304 不銹鋼 |
9 | 殼體 | FCD--450 |
10 | 密封環 | BUNA-N/NBR |
新型復合式排氣閥主要外形尺寸:
通徑 | D | D1 | D2 | Φ | H | Z-Φd |
25 | 115 | 85 | 68 | 195 | 320 | 4-14 |
50 | 160 | 125 | 100 | 195 | 320 | 4-18 |
80 | 195 | 160 | 135 | 242 | 375 | 4-18 |
100 | 215 | 180 | 155 | 260 | 395 | 8-18 |
150 | 280 | 240 | 210 | 345 | 500 | 8-23 |
200 | 335 | 295 | 265 | 425 | 600 | 8-23 |
250 | 390 | 350 | 320 | 500 | 680 | 12-23 |
300 | 440 | 400 | 368 | 605 | 780 | 12-23 |
350 | 500 | 460 | 425 | 650 | 860 | 16-23 |
400 | 565 | 515 | 485 | 740 | 940 | 16-25 |
