類別：減壓閥 ? 發布時間：2020-12-25 12:26 ? 瀏覽： 次
上海滬貢閥門制造有限公司從事〖200P可調式減壓閥〗的供應商,可提供可調式減壓閥結構圖,可調式減壓閥外形尺寸圖,可調式減壓閥型號,可調式減壓閥作用特點,可調式減壓閥工作原理,可調式減壓閥批發廠家,可調式減壓閥執行標準,歡迎新老客戶來電，來函，我們將為您提供貼心的服務。以下就是關于200P可調式減壓閥說明書的詳細概述:
200P可調式減壓閥采用隔膜型水力操作方式，可水平或垂安裝于給水、消防系統或其它清水系統中。在一定流量范圍內可控制該閥出口壓力，為一相對固定值。具有體型小巧，易于安裝等特點，且附有內置式濾網，可方便整體安裝作業，避免雜物堵塞，使其更加安全可靠。

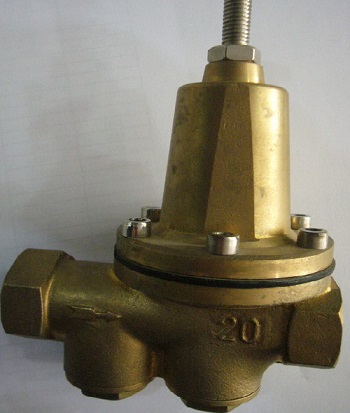

200P可調式減壓閥的實物圖
200P可調式減壓閥的技術參數：
| 型號 | 200P-10T、200P-10P | 200P-16T、200P-16P |
| 公稱壓力PN（MPa） | 1.0 | 1.6 |
| 閥體試驗壓力（MPa） | 1.5 | 2.4 |
| 閥座試驗壓力（MPa） | 1.1 | 1.76 |
| ≤流量（M/s） | 6 | |
| 減壓范圍 | ≤0.7MPa | |
200P可調式減壓閥的零件材料：
| 零件名稱 | 材料 |
| 閥體、閥瓣 | 鋁青銅 |
| 濾網、螺母、墊片、彈簧壓蓋 | 不銹鋼 |
| 彈簧 | 60Si2Mn |
| O形圈 | 丁腈橡膠 |

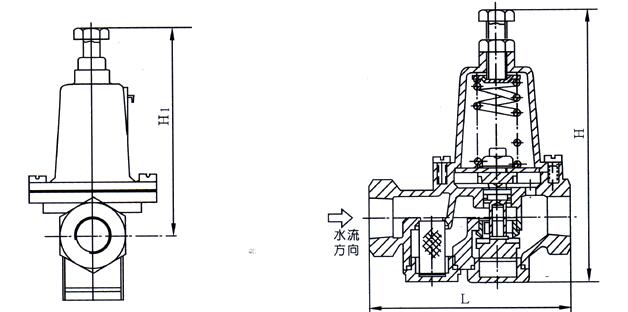

200P可調式減壓閥的外形尺寸：
| 公稱通徑 DN(mm) | 尺寸 | ||
| L | H | H1 | |
| 15 | 112 | 170 | 130 |
| 20 | 112 | 183 | 130 |
| 25 | 135 | 189 | 143 |
| 32 | 165 | 242 | 195 |
| 40 | 192 | 273 | 222 |
| 50 | 231 | 307 | 252 |
200P可調式減壓閥是一個總稱，由一只主閥及其外裝之針閥、向?qū)чy等組合而成的一類自動控制閥。200P可調式減壓閥的工作狀態一般呈常用狀態、常開狀態、浮動狀態，主要依靠主閥與針閥或?qū)чy之間調節來進行控制水流狀態。
|
可調式減壓閥工作原理 200P可調式減壓閥是以管路系統上下游壓力差△p為動力，由導閥控制，使隔膜(活塞)液壓式差動操作，完全由水力自動調節，從而使主閥閥盤完全開啟、完全關閉或處于調節狀態。當進入隔膜(活塞)上方控制室內的壓力介質被排到大氣或下游低壓區時，作用在閥盤底部和隔膜下方的壓力值大于上方的壓力值，依靠管路介質將主閥閥盤推到完全開啟的位置：當進入隔膜(活塞)上方控制室內的壓力介質不能排到大氣或下游低壓區時，作用在隔膜(活塞)上方的壓力值大于下方的壓力值，管路中的介質將主閥閥盤壓到完全關閉的位置;當隔膜(活塞)上方控制室內的壓力值處于人口壓力與出口壓力之間時，主閥閥盤處于調節狀態，其調節位置取決于附設管路系統中針閥和可調導閥的聯合控制作用。可調導閥可以通過下游的出口壓力并隨它的變化而自動調節其自身閥口的開度，從而改變隔膜(活塞)上方控制室的壓力值，控制主閥閥盤的調節位置。 |
|
可調式減壓閥按用途可分為哪些種類 1)水位控制閥。主要控制水池、水塔中的水位。 2)減壓閥。將較高進口壓力減小到某一需要的出口壓力，并依靠介質自身的能量，使出口壓力自動保持穩定的閥門。 3)水用安全閥(泄壓/持壓閥)。當給水管路系統中的壓力超過設定壓力時，閥門自動開啟泄壓，保護管線安全。 4)止回閥。安裝在給水系統的水泵出口，防止介質倒流，并消除水擊。 5)電動開關閥。以電磁閥作為先導閥，根據電信號，遙控開啟和關閉給水管路系統，可取代用來開啟和關閉的閘閥和蝶閥的大型電動裝置，并可實現遠程控制。 6)400X流量控制閥。將過大的流量限制在一個預定值，并將上游的高壓減為所需要的下游低壓。 7)800X壓差旁通平衡閥。用于空調系統供水管、回水管或集水器、分水器之間，控制供水管、回水管或集水器、分水器之間的壓差為設定值。 8)900X緊急關閉閥。用于消防用水與生活用水并聯的供水系統中，自動調配供水方向。 9)JM744X膜片式快開排泥閥。安裝在沉淀池底部池壁外，用以排除池底沉淀的泥沙和污物。 10)JM742X隔膜式池底卸泥閥。安裝在沉淀池的底部，排除池底的泥沙和污物。 |
|
可調式減壓閥如何選型 (1)型號的選擇 選擇200P可調式減壓閥的型號，主要根據用途去選擇，當確定了用途、介質、溫度和工作壓力后，選擇所需要的型號。 (2)結構型式的選擇 選擇200P可調式減壓閥的結構型式，主要取決于管路系統中的水質。當水質比較差時，優先選用直流式中的膜片式結構，由于直流式的結構特點，閥座在閥體內腔呈傾斜狀態，水中的雜質不易停留在密封面上，因此不受水質的影響，始終能保證動作靈活。 |
|
可調式減壓閥適用于哪些工況 200P可調式減壓閥是利用管網中水的壓力控制閥門的開啟、關閉及開度大小的閥門，是一種既省人力，又節約能源的自動閥門。廣泛地應用于水力灌溉、高層建筑、消防系統、市政給排水、電力等給水管網系統。它所具有的功能有自動控制水位、減壓、泄壓、持壓、調節、止回、消除水錘、開關等多種功能。還可以根據不同的需要，改變附設管路及先導閥，達到所需要的功能。 |
