產品中心

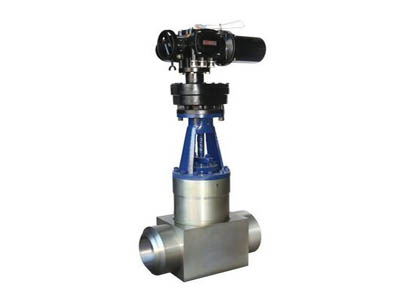

Z961Y電站美標鍛鋼閘閥

類別：高溫高壓電站閥門 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次

  • 詳細信息

    • Z961Y-1500LB/2500LB電站美標鍛鋼閘閥產品詳情
    制造驗收技術標準
    1、制造驗收技術條件按日本火力發電用閥標準的E101的規定。
    2、閥門結構長度按E101的規定。
    3、閥體焊接坡口按ANSl B16 25的規定或按用戶提供的尺寸。
    Z961Y-1500LB/2500LB電站美標鍛鋼閘閥產品用途
    高溫高壓電站閘閥適用于ANSI  CLass1500-3500，工作溫度在-29～570℃的石油、化工、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽等。操作方式有：手動、齒輪傳動、電動等。
    .電站美標鍛鋼閘閥適用規范Applicable specification

    殼體材料
    Shell material    		 適用溫度/℃
    Applicable temperature    		 適用介質
    Applicable medium
    ASTM A216 WCB ≤425 蒸汽、水
    Steam、Water 　
    ASTM A217 WCl ≤450

    ASTM A217 WC6
    ≤550
    ASTM A217 WC9 ≤590
    ·電站美標鍛鋼閘閥主要零件材料Material for Main Parts
    零件名稱
    Part Name    		 材料牌號Material Designation
    閥體
    Body    		 WCB WCl WC6 WC9
    閘板
    Disc    		 WCB WCl WC6 WC9
    閥蓋
    Bonnet    		 25 15CrMoVA 12CrMoVA 12CrMoVA

    WCB
    WCl
    WC6
    WC9
    閥桿
    Stem    		 38CrMoAlA
    1Crl7Ni2    		 38CrMoAlA
    1Crl7Ni2    		 38CrMoAIA 38CrMoAIA

    20CrlMo1V1A
    20Cr1MoVA
    填料
    Packing
    增強柔性石墨Flexible Graphite

    支架
    Yoke
    WCB　    		 WCB WCB WCB

    WCl
    WC6
    WC9
    密封環
    Sealing ring    		 S軟鋼(增強柔性石墨)
    S Soft steel(flexible graphite)    		 S軟鋼
    S Soft steel    		 F軟鋼
    F Soft steel
    閥桿螺母
    Stem nut    		 zQAL9-4或A439 D2


    ·電站美標鍛鋼閘閥主要尺寸及重量Main dimensions and weight
    Z96(1,0)Y-1500Lb
    公稱通徑
    NPS/in.
    Nominal
    diameter    		 外形尺寸和連接尺寸
    Dimensions /mm
    重量/kg
    Weight

    d
    L
    H
    D0
    2(1/2) 56 254 671 200 48
    3 64 305 692 200 58
    4 84 406 790 230 98
    5 1OO 483 875 260 128
    6 126 559 1055 360 215
    8 158 711 1148 41O 387


    Z96(1,0)Y-2000Lb
    公稱通徑
    NPS/in．
    Nominal
    diameter    		 外形尺寸和連接尺寸
    Dimensions /mm
    重量/kg
    Weight

    d
    L
    H
    D0
    2(1/2) 50 330 640 200 50
    3 60 368 690 230 82
    4 80 457 806 260 134
    5 96 533 984 360 174
    6 118 610 1090 41O 338


    Z96(1,0)Y-2500Lb
    公稱通徑
    NPS/in．
    Nominal
    diameter    		 外形尺寸和連接尺寸
    Dimensions /mm    		 重量/kg
    Weight

    d
    L
    H
    DO
    2(1/2) 46 330 639 200 70
    3 54 368 680 230 90
    4 70 457 805 260 142
    5 86 533 965 360 191
    6 104 610 1070 41O 339

    Z96(1,0)Y-3500Lb
    公稱通徑
    NPS/in．
    Nominal
    diameter    		 外形尺寸和連接尺寸
    Dimensions /mm
    重量/kg
    Weight

    d
    L
    H
    DO
    3 44 440 745 260 196
    4 56 540 860 300 283

    公稱通徑NPS/in.
    Nominal
    diameter    		 外形尺寸和連接尺寸/mm Dimensions 重量/kg
    weight
    d L H DO L1 L2
    Z96(1,0)Y-1500Lb
    2(1/2) 56 254 520 200 140 243 93
    3 64 305 523 200 140 243 110
    4 84 406 599 508 198 281 168
    599 305 400 555 208
    5 100 483 678 508 198 281 189
    678 305 400 555 232

    6
    126
    559    		 793 305 41O 565 358
    793 305 420 654 444

    8
    158
    711    		 813 305 41O 565 517
    813 305 420 654 561

    10
    200
    864    		 988 457 440 688 852
    988 305 420 654 823

    12
    250
    991    		 1141 305 420 654 1122
    1156 457 440 688 1150
    14 280 1067 1249 61O 690 - 1765
    16 318 1194 1351 61O 690 - 2429

    18
    360
    1346    		 1535 61O 690 - 2454
    1540 61O 715 - 2524

    20
    406
    1473    		 1726 61O 690 - 3334
    1731 61O 715 - 3380

    22
    450
    1600    		 1921 61O 690 - 4409
    1926 61O 715 - 4648
    Z96(1,0)Y-2000Lb
    2(1/2) 50 33 540 200 140 243 202
    3 60 368 558 508 198 332 14g
    4 80 457 654 305 400 555 245

    5
    96
    533    		 780 305 400 555 280
    780 305 41O 565 323
    6 118 61O 830 305 41O 565 41g

    8
    148
    762    		 960 305 41O 565 626
    960 305 420 654 715

    10
    180
    914    		 1020 305 420 654 1020
    1024 457 440 688 1050

    12
    222
    1041    		 1150 457 440 688 1320
    1166 61O 690 - 1358

    14
    254
    1118    		 1230 457 440 688 181O
    1240 61O 690 - 1840

    16
    2g4
    1245    		 1330 61O 690 - 2270
    1350 61O 715 - 2300

    公稱通徑NPS/in．
    Nominal
    diameter    		 外形尺寸和連接尺寸/mm Dimensions 重量/kg
    Weight
    d L H DO L1 L2
    Z96(1,0)Y-2500Lb
    2(1/2) 46 330 533 508 198 332 143
    533 200 140 243 116
    3 54 368 549 508 198 332 160
    549 200 140 243 134
    4 70 457 653 508 198 332 251
    644 305 41O 565 294
    5 86 533 760 305 400 555 324
    774 305 400 565 341
    6 104 61O 850 305 400 555 479
    861 305 41O 565 564
    8 130 762 847 305 41O 565 725
    860 305 420 654 750
    1O 162 914 1021 305 420 654 1152
    1050 61O 690 - 1220
    12 21O 1041 1125 457 440 688 1520
    1149 61O 690 - 1558
    14 234 1118 1221 61O 690 - 1869
    16 264 1245 1390 61O 690 - 2826
    1395 61O 715 - 3084
