類別：高溫高壓電站閥門 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次

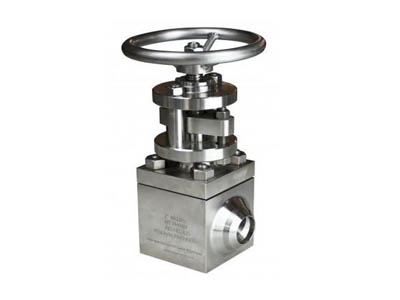

一、J61Y(J961Y)高壓電站截止閥: 高壓電站截止閥與其他截止閥產品相比的特點是高溫高壓，獨特的自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。制造驗收技術條件按日本火力發電用閥門標準E101的規定。磅級電站截止閥的結構長度按E101的規定。閥體焊接坡口按ANSI B16.25的規定或按用戶提供的尺寸。閥蓋填料函嘗試合理，填料加緩蝕劑，密封可靠，開關平穩。閥門具有上密封結構,保證閥門開啟運行時閥桿處不會外漏。 二、J61Y(J961Y)高壓電站截止閥主要特點及用途 閥門與管路連接采用焊接式結構。 密封面有易磨損、擦傷、密封性能好，使用壽命長。 結構緊湊，啟閉性好、高度小、維護方便。 適用于水、蒸汽、油品管路上，具有耐高壓的特點；合金鋼閥門具有耐高溫，耐高壓的特點。 高溫高壓截止閥是啟閉件（閥瓣）沿閥體密封面軸線升降運動的閥門，閥桿開啟與關閉行程相對較短，而且具有非常用可靠的開通和切斷功能.不能作調節閥用。 |
三、產品執行標準: J61Y(J961Y)高壓電站截止閥執行標準 |
產品規范 |
設計規范 |
結構長度 |
壓力溫度等級： |
試驗與檢驗 |
JB/T3595-2002、 E101、DL/T531 |
E101\JB/T3595-2002、GB/T12221-2005 |
E101\JB/T3595-2002 |
JB/T3595-2002 |
四、主要性能規范: J61Y高壓電站截止閥主要性能規范 |
產品型號 |
試驗壓力(MPa) |
密封試驗 /上密封實驗 |
工作溫 度(℃) |
適用 介質 |
|
公稱壓力PN(MPa) |
強度試驗 PN(MPa) |
||||
J61Y-200 |
20.0 |
30.0 |
22.0 |
≤425℃ |
水、蒸汽、油品等 |
J61Y-250 |
25.0 |
37.5 |
27.5 |
||
J61Y-320 |
32.0 |
48.0 |
36.0 |
||
J61Y-420 |
42.0 |
63.0 |
46.0 |
||
J61Y-P54100V |
- |
30.0 |
22.0 |
≤540℃ |
|
J61Y-P54140V |
- |
37.5 |
27.5 |
||
J61Y-P54170V |
- |
48.0 |
36.0 |
||
J61Y-P54250V |
- |
72.0 |
37.0 |
||
五、主要零部件材料：J61Y(J961Y)高壓電站截止閥主要零部件材料 |
零件名稱 |
材料 |
材料 |
材料 |
閥體 |
WCB |
ZG20CrMoV |
ZG15Cr1Mo1V |
支架 |
WCB |
WCB |
WCB |
閥桿 |
2Cr13 |
38CrMoAL |
25Cr2MoVA |
閥瓣（閥芯） |
A105 |
12CrMoV |
12Cr1MoV |
四開環 |
38CrMoAL |
38CrMoAL |
38CrMoAL |
自密封墊 |
不銹鋼纏繞墊 |
||
六、產品結構圖：J61Y(J961Y)高壓電站截止閥結構圖 |
七、產品結構尺寸: J61Y(J961Y)高壓電站截止閥尺寸 |
J61Y(J961Y)高壓電站截止閥尺寸表
|
公稱通徑DN（mm） |
L（mm） |
接管尺寸 |
||
200（P54100V） |
250(P54140V) |
320(P54170V) |
||
DN80 |
470 |
108*8 |
108*11 |
108*14 |
DN100 |
560 |
133*10 |
133*14 |
133*16 |
DN125 |
600 |
168*12 |
168*16 |
168*22 |
DN150 |
650 |
194*14 |
194*20 |
194*25 |
DN175 |
700 |
219*16 |
219*22 |
219*28 |
DN200 |
711 |
245*18 |
245*25 |
245*32 |
DN225 |
800 |
273*20 |
273*28 |
273*35 |
DN250 |
864 |
325*25 |
325*32 |
325*42 |
以上數據供參考，可以根據客戶提供的長度與接管要求進行訂購。焊接截止閥在老管道進行更換時切割的長度與實際長度肯定有一致，訂貨時來電確認 |
||||
