類別：閥門知識 ? 發布時間：2020-12-25 13:21 ? 瀏覽： 次

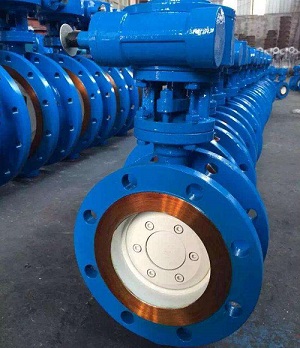

偏心蝶閥與同心蝶閥相對。閥桿軸心同時偏離碟片中心及本體中心，且密封副為斜椎的蝶閥稱為偏心蝶閥。蝶閥又叫翻板閥，是一種結構簡單的調節閥，可用于低壓管道介質的開關控制的蝶閥是指關閉件(閥瓣或蝶板)為圓盤，圍繞閥軸旋轉來達到開啟與關閉的一種閥。閥門可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動。在管道上主要起切斷和節流作用。蝶閥啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。
偏心蝶閥的結構分類
單偏心
為解決同心蝶閥的蝶板與閥座的擠壓問題、由此產生了單偏心蝶閥、其結構特征為閥桿軸心偏離了蝶板中心、從而使蝶板上下端不再成為回轉軸心、分散、減輕了蝶板上下端與閥座的過度擠壓。
雙偏心
在單偏心的基礎上進一步改良成型的就是目前應用*廣泛的雙偏心蝶閥。其結構特征為在閥桿軸心既偏離蝶板中心、也偏離本體中心。雙偏心的效果使閥門被開啟后蝶板能迅即脫離閥座、大幅度地消除了蝶板與閥座的不必要的過度擠壓、刮擦現象、減輕了開啟阻距、降低了磨損、提高了閥座壽命。
三偏心
要耐高溫、必須使用硬密封、但泄漏量大;要零泄漏、必須使用軟密封、卻不耐高溫。為克服雙偏心蝶閥這一矛盾、又對蝶閥進行了第三次偏心。而所謂第三次偏心，就是密封副的形狀不是正錐，而是斜錐。
變偏心
變偏心的*特之處在于安裝蝶板的閥桿軸是一個三段軸式結構，此三段軸式閥桿兩段軸段同心，而中心段軸中心線與兩端軸線偏離一個中心距，蝶板就安裝在中間軸段上。這樣的偏心結構使得蝶板在全開位置時成為雙偏心狀，而在蝶板轉動到關閉位置時則成為單偏心狀。由于偏心軸的作用，在接近關閉時，蝶板向閥座的密封錐面內移進一個距離，蝶板與閥座的密封的密封面相吻合達到可靠的密封性能。
偏心蝶閥的采用標準
設計制造驗收 ISO 10631-1991 GB/T12238-1989
閥門結構長度 ISO 5752*1988 GB/T12221-1989
閥門法蘭連接 GB/T9113-2000 GB/T9113-2000
閥門檢驗 ISO/DIN5208-1987 GB/T13927-1992
閥門標志 ISO5209-1987 GB12220-1989
驅動裝置連接 ISO/DIN5211-1982 GB12223-1989
閥門供貨要求 ISO/DIN5211-1982 GB/T12252
偏心蝶閥的安裝使用說明
1、安裝前必須仔細核對閥門的標志、合格證是否符合使用要求，核實后應進行清潔處理。未安裝使用的閥門應存放在干燥的室內。保管時間較長的閥門，要定期清洗，吹干、涂防銹油。閥門兩端應用盲板保護法蘭密封面。
2、根據介質流動方向進行安裝;優先考慮臥式安裝。
3、蝶閥與管道的連接螺栓，安裝時應按對角對方向多次擰緊，不得單件一次擰緊，以防受力不均而造成法蘭連接處泄漏。
4、蝶閥安裝時，應以蝶板處于關閉位置為宜，防止雜物進入閥腔搓傷密封面，用戶要試壓時，切要兩端用法蘭對夾裝好后試壓。
5、閥門與管道連接時，要求管道上使用對焊鋼法蘭或蝶閥專用法蘭。如果采用平焊鋼法蘭時，必須要求法蘭內孔與墊圈內孔一樣大，以保證墊圈的有效密封面。
6、電動蝶閥出廠時已將控制機構的啟閉行程調好，為防止電源接通時方向搞錯，用戶在①次接通電源前，要先手動至關開位置的1/3初。并檢查指示盤方向與閥門開啟方向是否一致。
7、閥門在使用時，如發現故障，應立即停止使用
